Cách sử dụng đồng hồ so trong gia công cơ khí

Đồng hồ so là thiết bị đo cơ khí được sử dụng rất phổ biến và là dụng cụ không thể thiếu trong gia công cơ khí chế tạo máy.

Về công dụng của đồng hồ so thì được dùng để đo độ thẳng, độ phẳng, độ đảo mặt đầu, đo độ đảo hướng kính của mặt trong, đo độ không song song của rãnh...vv..

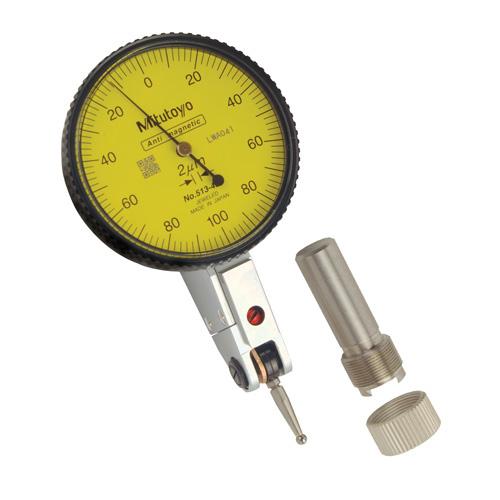

1. Sơ lược về đồng hồ so

Đồng hồ so là thiết bị đo cơ khí được sử dụng rất phổ biến và là dụng cụ không thể thiếu trong gia công cơ khí chế tạo máy.

Công dụng của đồng hồ so được dùng để đo độ thẳng, độ phẳng, độ đảo mặt đầu, đo độ đảo hướng kính của mặt trong, đo độ không song song của rãnh…vv..

Hoặc có thể được gắn vào đầu đo của thước đo cao hoặc các thiết bị khác.

Ngoài ra đồng hồ so còn có chức năng so sánh các vị trí với nhau hoặc với các điểm chuẩn có độ nhạy cảm cao, dùng để kiểm tra độ sai lệch hình dạng, hình học và vị trí của chi tiết như: độ côn, độ song song độ đảo, độ phẳng, độ không đồng trục, vuông góc. Giúp bạn đo chính xác và nhanh chóng nhất. Đồng hồ so được sử dụng nhiều trong các ngành công nghiệp, cơ khí, xây dựng, …

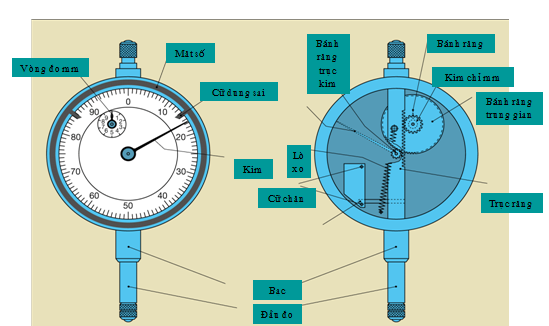

2. Cấu tạo của đồng hồ so

Đồng hồ so thông thường được cấu tạo bao gồm: mặt số, kim, vít hãm., kim chỉ số vòng, thanh đo, đầu đo, ống dẫn hướng thanh đo, vỏ, vành và nhiều bộ phận khác.

3. Cách sử dụng đồng hồ so

Chỉ với 2 bước này thì bạn đã có thể thực hiện sử dụng chiếc đồng hồ so này để phục vụ cho công việc của mình rồi. Tuy đơn giản, nhưng mà bạn cũng cần phải đáp ứng trọn vẹn nhất từng khâu và không nên bỏ qua bất kỳ khâu nào.

Cách đặt đồng hồ đo: tùy thuộc vào vị trí của chi tiết đo mà ta tiến hành điều chỉnh vị trí của đồng hồ đo thích hợp, thanh đo cần đặt vuông góc với bề mặt đo.

Cách đọc số: số nguyên mm được đọc theo kim chỉ số vòng trên thước nhỏ. Khi kim chỉ được 1 vạch thì thanh đo dịch chuyển 1mm. Phần trăm mm đọc theo kim chỉ trên kích thước lớn.

Ngoài ra với loại đồng hồ so điện tử thì giá trị đo được hiện thị ở dạng số trực tiếp và việc đọc giá trị đo trở nên rất đơn giản.

4. Các phương pháp đo khi đo bằng đồng hồ so

4.1. Phương pháp đo so sánh

Được sử dụng phổ biến hơn bởi những lý do sau: Do giới hạn đo của đồng hồ so nhỏ (0÷10 ;0÷5; 0÷2 mm) nên khi đo chi tiết có kích thước giới hạn lớn hơn giới hạn đo của đồng hồ thì ta phải dùng phương pháp đo so sánh với mẫu.

Trong sản xuất hàng khối để tăng tốc độ đo kiểm tra người ta cũng dùng phương pháp đo so sánh.

Cách đo so sánh: Ta kẹp đồng hồ đo trên đế , điều chỉnh theo khối căn mẫu có kích thước bằng kích thước danh nghĩa của chi tiết kiểm tra. Sau đó xác định sai lệch chi tiết tính toán kích thước thực của chi tiết theo dấu và trị số sai lệch.

Ưu điểm của phương pháp này là giảm sai số do điều kiện đo gây ra như :sai số do nhiệt độ, sai số do lực đo, sai số lắp ráp, sai số chế tạo và sai số chủ quan do người quan sát.

4.2. Phương pháp đo tuyệt đối

Cho đầu đo tiếp xúc với bàn máp, chỉnh đồng hồ đo chỉ số 0 sau đó đưa chi tiết vào đo. Số chỉ đồng hồ sẽ là kích thước tuyệt đối của chi tiết.

4.3. Ví dụ về một số phương pháp đo

Đo Độ đảo là là hiệu số lớn nhất giữa các số chỉ thị của đồng hồ so khi chi tiết quay 1 vòng.

Kiểm tra độ không song song: đặt đầu đo lên chi tiết, dịch chuyển chi tiết trên bàn máp, quan sát chỉ số của đồng hồ để xác định độ song song.

Chú ý: Phải kiểm tra độ ổn định của chỉ số đồng hồ so bằng cách nâng thanh đo và thả cho rơi tự do số đọc không được khác nhau quá 0,5 vạch chia.

5. Làm thế nào để sử dụng đồng hồ so đúng cách?

Để sử dụng đồng hồ so đúng cách bạn thực hiện các việc  sau:

  • Chuẩn bị không gian thực hiện đo, đồng hồ so và vật đo.
  • Kiểm tra tinh chỉnh đồng hồ so để chắc chắn đồng hồ hoạt động tốt.
  • Gắn cố định đồng hồ so và vật cần đo lên giá đỡ, điều chỉnh vòng hiện thị thang đo về chuẩn bị đo.
  • Điều chỉnh vật cần đo tiếp xúc đầu đo của đồng hồ so rồi giá trí trên kim vạch hoặc trên mặt hiển thị số. Nên thao tác đo 1 -3 lần để kết quả chính xác nhất.

6. Cách đọc đồng hồ so đơn giản và hiệu quả nhất

Vattucokhi247 xin gửi đến bạn đọc các bước để có thể đọc các thông số đồng hồ so đơn giản nhất

Đọc số đo: Phần số nguyên mm được đọc theo kim chỉ số vòng trên cây thước nhỏ. Khi phần kim chỉ được 1 vạch rồi thì thanh đo cần dịch chuyển 1mm. Phần trăm mm sẽ đọc theo kim chỉ ở mức kích thước lớn.

Đối với đồng hồ so điện tử, bạn chỉ cần đọc giá trị hiển thị trên màn hình LED nên sẽ vô cùng đơn giản

Cách bảo quản:

– Khi sử dụng Đồng hồ so phải hết sức nhẹ nhàng, tránh va đập mạnh gây hỏng hóc thiết bị.

– Không dùng tay ấn vào que đo sẽ khiến thanh đo di chuyển mạnh và kết quả sẽ không chính xác.

– Không để đồng hồ so nơi ẩm ướt.

– Không nên tháo, lắp các mép của Đồng hồ so theo ý của mình.
