Bảng Giá Dưỡng Đo Kiểm Mitutoyo, Insize, Niigata, OSG Giá Tốt Nhất

Dưỡng Kiểm Ren GO và NO GO SITD Yamawa
2.002.000₫ 2.107.000₫ - 5%
Dưỡng Kiểm Ren Một Đầu SIT Yamawa
715.800₫ 814.000₫ - 12%
Bộ Dưỡng Đo Khe Hở Mitutoyo 184-304S 20 Lá
572.000₫ 630.000₫ - 9%
Bộ Dưỡng Đo Khe Hở Mitutoyo 184-301S 13 Lá
610.000₫ 680.000₫ - 10%
Bộ Dưỡng Đo Khe Hở Mitutoyo 184-302S 13 Lá
550.000₫ 615.000₫ - 11%
Bộ Dưỡng Đo Khe Hở Mitutoyo 184-303S 28 Lá
836.000₫ 920.000₫ - 9%
Bộ Dưỡng Đo Khe Hở Mitutoyo 184-305S 13 Lá
450.000₫ 500.000₫ - 10%
Bộ Dưỡng Đo Khe Hở Mitutoyo 184-306S 10 Lá
380.000₫ 425.000₫ - 11%
Bộ Dưỡng Đo Khe Hở Mitutoyo 184-307S 13 Lá
360.000₫ 400.000₫ - 10%
Bộ Dưỡng Đo Khe Hở Mitutoyo 184-308S 10 Lá
363.000₫ 390.000₫ - 7%
Bộ Dưỡng Đo Khe Hở Mitutoyo 184-313S 28 Lá
780.000₫ 870.000₫ - 10%
Bộ Dưỡng Đo Cung Tròn Mitutoyo 186-105 34 Lá
396.000₫ 440.000₫ - 10%
Bộ dưỡng đo cung tròn Mitutoyo 186-106 32 lá
560.000₫ 625.000₫ - 10%
Bộ dưỡng đo cung tròn Mitutoyo 186-107 15 lá
990.000₫ 1.100.000₫ - 10%
Bộ Dưỡng Đo Cung Tròn Mitutoyo 186-110 18 Lá
550.000₫ 600.000₫ - 8%
Bộ Dưỡng Đo Cung Tròn Mitutoyo 186-902 Miếng Rời
2.120.000₫ 2.355.000₫ - 10%

Tại Sao Nên Mua Các Loại Dưỡng Kiểm Đo Tại Vattucokhi247?

Vattucokhi247 là đại lý chính hãng cung cấp các loại dưỡng kiểm đo của Mitutoyo, Insize, Niigata, OSG tại Việt Nam. Chúng tôi cung cấp đa dạng đầy đủ các mã hàng của các hãng với giá cả cạnh tranh nhất trên thị trường. Liên hệ ngay với chúng tôi để được tư vấn và báo giá sản phẩm.

Khái niệm Dưỡng kiểm Đo?

Dưỡng kiểmdụng cụ đo lường được dùng trong ngành cơ khí có ứng dụng để kiểm tra bước ren trong và ren ngoài (sau khi khi taro), hoặc dung sai đường kính trong của lỗ, đường kính ngoài của trụ (sau khi khoan tạo lỗ). Ngoài ra, chúng cũng có thể được dùng để set 0 các dụng cụ đo đường kính như thước panme, thước cặp, thước đo lỗ

Các loại dưỡng đo kiểm thông dụng hiện nay

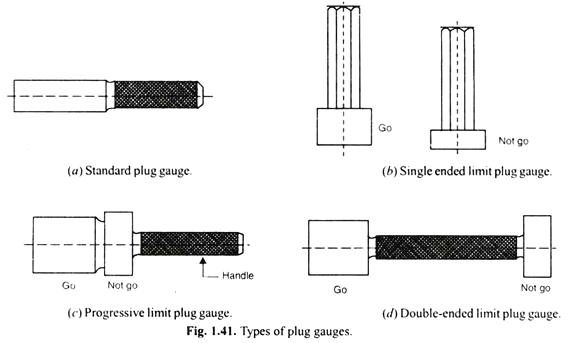

Plug Gauge – Dưỡng kiểm dạng trụ

Là dụng cụ đo hình trụ, được sử dụng để kiểm tra độ chính xác đường kính của các lỗ hoặc kiểm tra các bước ren lỗ trong. Plug Gauge bao gồm kiểu đầu GO có kích thước tương đương với kích thước lớn nhất cho phép của lỗ, đầu NOT-GO có kích thước tương đương với kích thước bé nhất cho phép của lỗ (kích thước này có thể là đường kính hoặc bước ren). Plug Gauge có 3 loại chính là:

  • Plain plug gauge (dưỡng trụ trơn): Dưỡng trụ trơn (cũng được gọi là dưỡng kiểm lỗ) cho phép kiểm tra xem toàn độ đường kính lỗ có nằm trong dung sai quy định hay không.
  • Taper plug gauge (dưỡng trụ đo độ côn): Được dùng để đo đường kính trong của lỗ dạng hình côn.
  • Thread plug gauge (dưỡng kiểm ren trong): Dùng để kiểm tra bước ren của lỗ trong. Ren được xác định là đạt yêu cầu gia công khi ren đi hết đầu GO và không đi qua đầu NOT-GO khi vặn không vượt quá 2 vòng.

>> Xem thêm: Dưỡng đo kiểm lỗ Insize giá rẻ

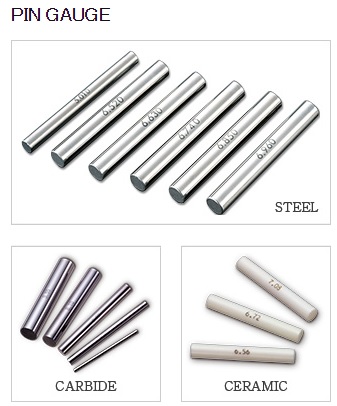

Pin Gauge – Trục chuẩn

Sử dụng tương tự như Plug Gauge để kiểm tra đường kính lỗ, nhưng Pin Gauge thì có hình dạng giống như một trục trơn, không có phần chuôi cầm. Trục chuẩn Pin Gauge còn được dùng để đo chiều rộng của các rãnh hoặc khe. Pin Gauge thường được chế tạo với vật liệu thép hợp kim, carbide hoặc gốm ceramic.

Ring Gauge – Dưỡng kiểm dạng vòng

Ring Gauge là dạng dưỡng kiểm có dạng vòng (dưỡng kiểm tròn), được sử dụng để kiểm tra đường kính của chi tiết có dạng trụ hoặc bước ren ngoài. Ring Gauge có 3 loại chính là:

  • Plain ring gauge (dạng vòng trơn, dưỡng kiểm tra trục): Dùng kiểm tra toàn bộ đường kính của trụ trơn có nằm trong dung sai cho phép hay không.
  • Taper ring gauge (dưỡng vòng đo độ côn): Dùng kiểm tra đường kính các trục trơn có dạng hình côn.
  • Thread ring gauge (dưỡng đo ren ngoài, dưỡng ren ngoài): Dùng kiểm tra bước ren ngoài của bu lông, ốc vít, hay các chi tiết sau khi gia công ren ngoài.
Snap Gauge

Snap Gauge là một khung dạng hình chữ U, được sử dụng để kiểm tra độ chính xác đường kính của trục hoặc kích thước của các chi tiết tương tự, xem có nằm trong dung sai quy định hay không.

“GO” Snap Gauge có kích thước giới hạn lớn nhất của trục, trong khi đó “NOT-GO” tương ứng với kích thước giới hạn nhỏ nhất của trục.

Snap Gauge có thể được thiết kế 1 đầu hoặc 2 đầu trên một dụng cụ đo, trong mỗi loại đó lại có những hình dạng riêng để đáp ứng các yêu cầu đo kiểm khác nhau. Ưu điểm của loại dưỡng kiểm này có trọng lượng nhẹ, dễ mang theo.

Calliper Gauge

Loại dưỡng này tương tự như Snap Gauge, nhưng nó được sử dụng để kiểm tra cả kích thước bên trong và bên ngoài. Một đầu kiểm tra kích thước bên trong (đường kính lỗ), và đầu còn lại (giống Snap Gauge) kiểm tra kích thước bên ngoài (đường kính trục).

Thickness or Feeler Gauge – Dưỡng đo độ dày

Dưỡng đo độ dày – Thinkness Gauge được dùng để đo khe hở giữa các chi tiết. Loại dưỡng này rất phù hợp để đo các khe hẹp, khe hở nhỏ và xác định kích thước phù hợp cho các chi tiết ghép nối.

Một dưỡng đo độ dày bao gồm một tập hợp các lá mỏng với các độ dày khác nhau được đánh dấu trên mỗi lá. Bộ hoàn chỉnh được ghép lại với nhau như trong hình.

Trong quá trình đo, điều quan trọng là các lá của dưỡng đo không được ép hoặc trượt tự do tại các khe hở cần kiểm tra.

Radius or Fillet Gauge – Dưỡng đo bán kính

Được dùng để kiểm tra bán kính của khung tròn, bán kính lồi, lõm tại các góc hoặc cạnh bo tròn và trên các chi tiết có độ bo tròn khác. Dưỡng đo bán kính cho phép kiểm tra nhanh chóng với những thao tác đơn giản.

Screw or Thread Pitch Gauge – Dưỡng đo bước ren

Loại dưỡng đo bước ren này có cấu tạo tương tự như một bộ dưỡng đo độ dày, chúng cũng tập hợp các lá mỏng nhưng được thiết kế với các răng được định hình chính xác theo các dạng ren tiêu chuẩn, tất nhiên như tên gọi chúng được sử dụng để đo bước ren.

Địa chỉ cung cấp dưỡng kiểm uy tín, giá tốt

Nếu các bạn muốn tìm mua các loại dưỡng kiểm của Mitutoyo, Insize, Niigata, OSG nhưng chưa tìm nhà cung cấp đủ tin cậy thì VATTUCOKHI247 chính là gợi ý dành cho bạn. Chúng tôi là đại lý chính hãng của các hãng Mitutoyo, Insize, Niigata, OSG tại Việt Nam. Bởi vậy các dưỡng kiểm nói riêng hay các sản phẩm nói chung được VATTUCOKHI247 phân phối ra thị trường đều là hàng chính hãng, nhập trực tiếp từ hãng sản xuất nên luôn đảm bảo chất lượng, mức giá tốt và thời gian ngắn. Chúng tôi cũng có đầy đủ các loại dưỡng kiểm của các hãng trên. Các bạn cũng có thể đặt riêng các loại dưỡng đặc biệt đáp ứng riêng cho sản phẩm của bạn.
Quý khách có nhu cầu mua và sử dụng các loại dưỡng kiểm của Mitutoyo, Insize, Niigata, OSG vui lòng liên hệ VATTUCOKHI247 để được tư vấn chi tiết!
