Pin Gauges - Trục Chuẩn: Đo Lường Chính Xác

Trong thế giới của đo lường và kiểm tra chất lượng, Pin gauges hay còn gọi là Trục Chuẩn là một công cụ quan trọng, đóng vai trò quyết định trong việc đảm bảo sự chính xác và đồng nhất của các chi tiết và sản phẩm trong quá trình sản xuất. Hãy cùng tìm hiểu về sức mạnh và ứng dụng của Pin gauges.

Pin Gauges - Trục Chuẩn là Gì?

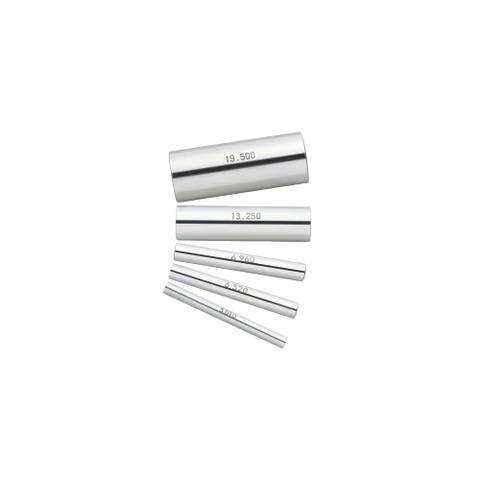

Pin gauges là một bộ công cụ chính xác được sử dụng để kiểm tra đường kính, chiều dài, và các yếu tố liên quan của lỗ bên trong của một chi tiết cụ thể. Cụ thể, chúng được thiết kế để đo lường dung sai và xác định sự chính xác của các lỗ và các chi tiết khác trong quá trình sản xuất.

Các Loại Pin Gauges và Ứng Dụng

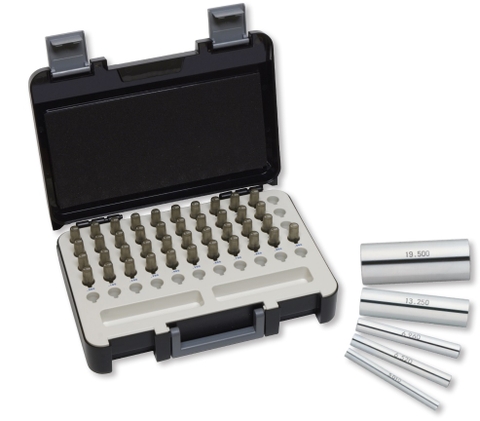

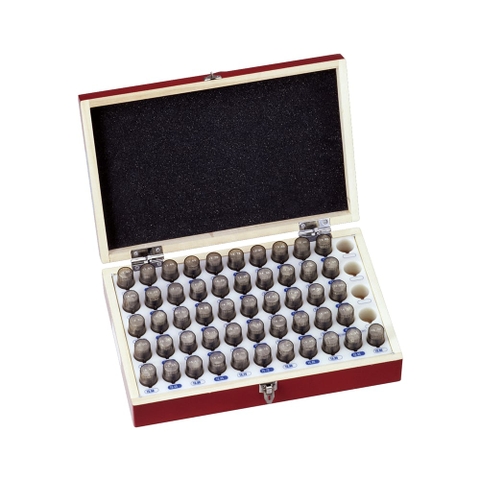

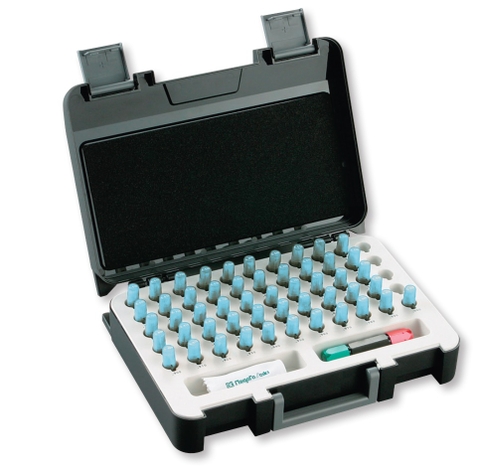

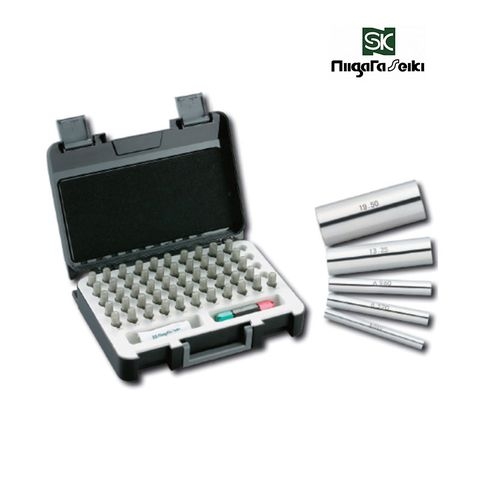

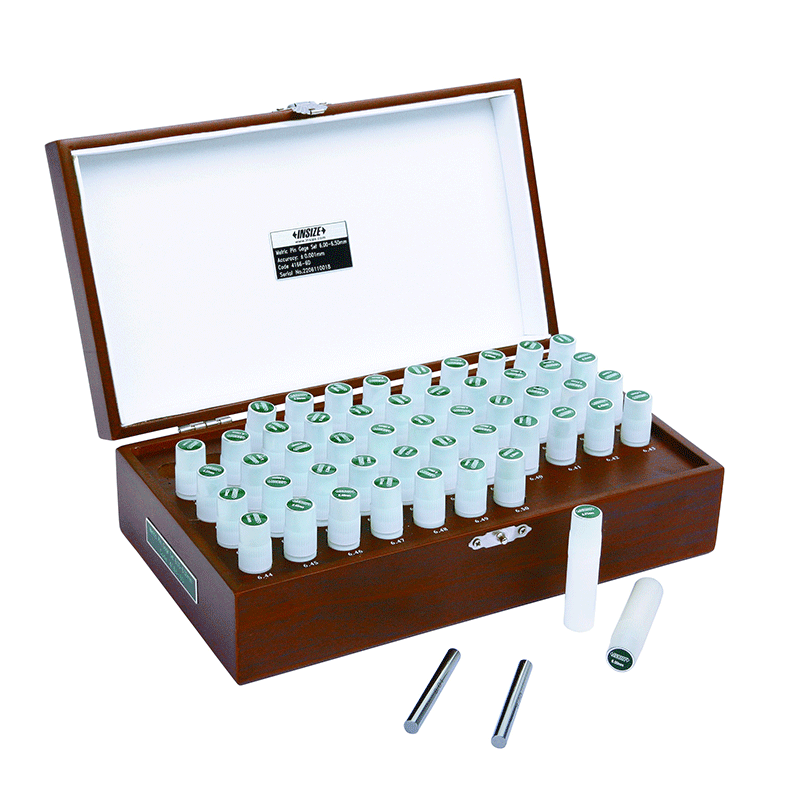

1. Pin Gauge Sets: Được sử dụng để đo đường kính chiều rộng lỗ bên trong, khoảng cách rãnh, và vị trí của tâm lỗ. Nó có thể đo góc nghiêng bên trong và bên ngoài, cũng như đo ứng dụng của ren và bánh răng.

2. Go & No Go Gauges: Được sử dụng để kiểm tra xem lỗ hay chi tiết đo có đạt chuẩn không. Go gauge đo kích thước chính xác và No Go gauge kiểm tra nếu kích thước vượt quá dung sai cho phép.

3. Hi-Accuracy Pin Gauge Sets: Cung cấp sự chính xác đặc biệt, với dung sai kích thước cực kỳ nhỏ, thích hợp cho các ứng dụng đòi hỏi độ chính xác cao như trong ngành chế tạo máy và cơ khí.

4. Micrometer Standard Bar: Được sử dụng để cài đặt điểm 0 của panme bên ngoài trong các quá trình đo đường kính.

5. Ring Gauge: Dùng để cài đặt điểm 0 và kiểm tra độ chính xác của thước cặp, panme bên trong, thước đo nhanh, panme 3 điểm bên trong, thước đo lỗ khoan và thiết bị đo.

Ưu Điểm và Thông Số Kỹ Thuật

• Chất Liệu: Pin gauges được chế tạo từ các vật liệu như thép chịu lực, thép hợp kim, thép công cụ, cacbua vonfram, tùy thuộc vào yêu cầu cụ thể.

• Dung Sai Kích Thước Hi-Accuracy Sets: ± 0,001mm, với độ nhám bề mặt Ra là 0,2μm, độ tròn là 0,8μm, và độ thẳng là 1,5μm (2~10mm).

• Ứng Dụng Rộng Rãi: Pin gauges có thể được sử dụng trong nhiều lĩnh vực như chế tạo máy, cơ khí, và các ngành công nghiệp đòi hỏi độ chính xác cao.

Kết Luận

Với tính chính xác và độ tin cậy cao, Pin gauges - Trục Chuẩn đóng vai trò quan trọng trong việc đảm bảo chất lượng và đồng đều của sản phẩm cuối cùng. Sự linh hoạt và đa dạng của chúng làm cho Pin gauges trở thành một công cụ không thể thiếu trong quá trình sản xuất và kiểm soát chất lượng.
