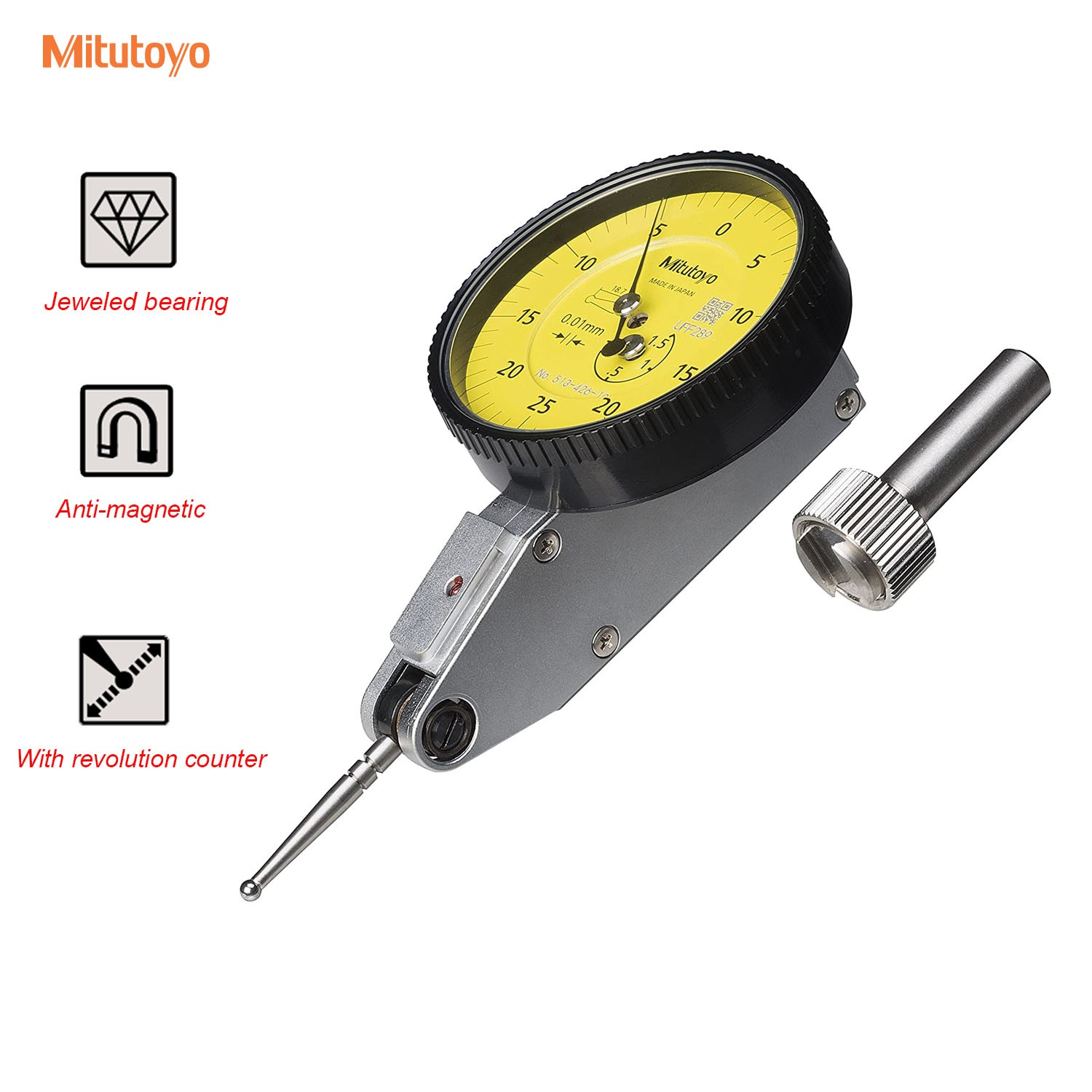

Thông số kỹ thuật Đồng hồ so chân gập Mitutoyo 513-426-10E
- Phạm vi đo : 0~1.5mm
- Độ chính xác : 16μm
- Giá trị vạch chia nhỏ nhất : 0.01mm
- Số trên mặt đồng hồ : 0-25-0
- Lực đo : ≤ 0.4N

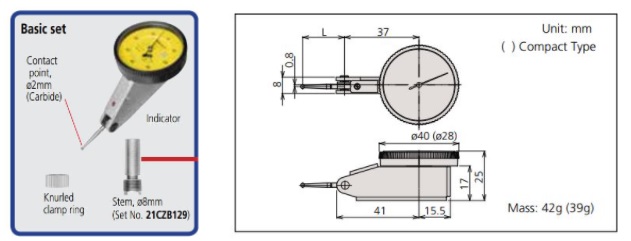

- Basic set và L = 23.3mm
Tính năng
- Kháng từ, nghĩa là khả năng chống lại từ trường của đồng hồ so chân gập.
- Đầu đo (contact point) bằng hợp kim carbide, chống mài mòn.
- Có bộ đếm số vòng quay.
Tính năng
- Kháng từ, nghĩa là khả năng chống lại từ trường của đồng hồ so chân gập.
- Đầu đo (contact point) bằng hợp kim carbide, chống mài mòn.
- Có bộ đếm số vòng quay.
- Đo chính xác và dễ dàng vùng hốc hay nơi chật hẹp, cộng với các đường kính ngoài và trong mà đồng hồ so cơ không thể tiếp cận được.
- Cấu tạo không ly hợp (No-clutch) để tự động đảo ngược hướng do.
- Vòng quay số (bezel) và thiết kế mặt pha lê có vòng giăng cung cấp khả năng chống nước và bụi bẩn.
- Bề mặt đồng hồ bằng tinh thể pha lê chống nhòe và có phủ lớp chống trầy xước.
- Chiều dài của đầu đo được in trên mặt đồng hồ so.
- "Limit hands (tùy chọn) có thể gắn vào "bezel", cho phép dễ dàng xác định giới hạn trên và dưới của dung sai.
Ứng dụng của đồng hồ so chân gập
1/ Trong xưởng gia công cắt gọt.
- Hỗ trợ thiết lập điểm gốc phôi (X=0, Y=0) trên máy CNC.
- Lấy tâm của lỗ.
- Lấy tâm phôi cho mâm cặp 4 chấu không tự định tâm.
- Kiểm tra độ đảo của trục máy phay, máy tiện, máy mài, máy khoan...
- Hỗ trợ việc thiết lập đồ gá gia công trên máy CNC.
...
2/ Trong phòng QC hay phòng gia công chế tạo.
- Dùng để đo kiểm độ thẳng, độ phẳng, độ song song.
- Kiểm tra độ tròn, độ trụ, độ lồi hay lõm của trục
- Kiểm tra độ đồng tâm.
- Kiểm tra độ đảo mặt đầu, độ đảo hướng kính.
- Đo độ sâu, đo bậc.
- Làm đồ hồ cho "Đồng hồ đo lỗ", "đồng hồ đo độ dày".
3/ Trong xưởng sản xuất.
- Nó dùng để thiết lập đồ gá, thiết lập và hiệu chỉnh máy.
- Thiết lập độ đồng trục giữa 2 thiết bị.
....
(Hình chỉ minh họa cho ứng dụng của sản phẩm)
