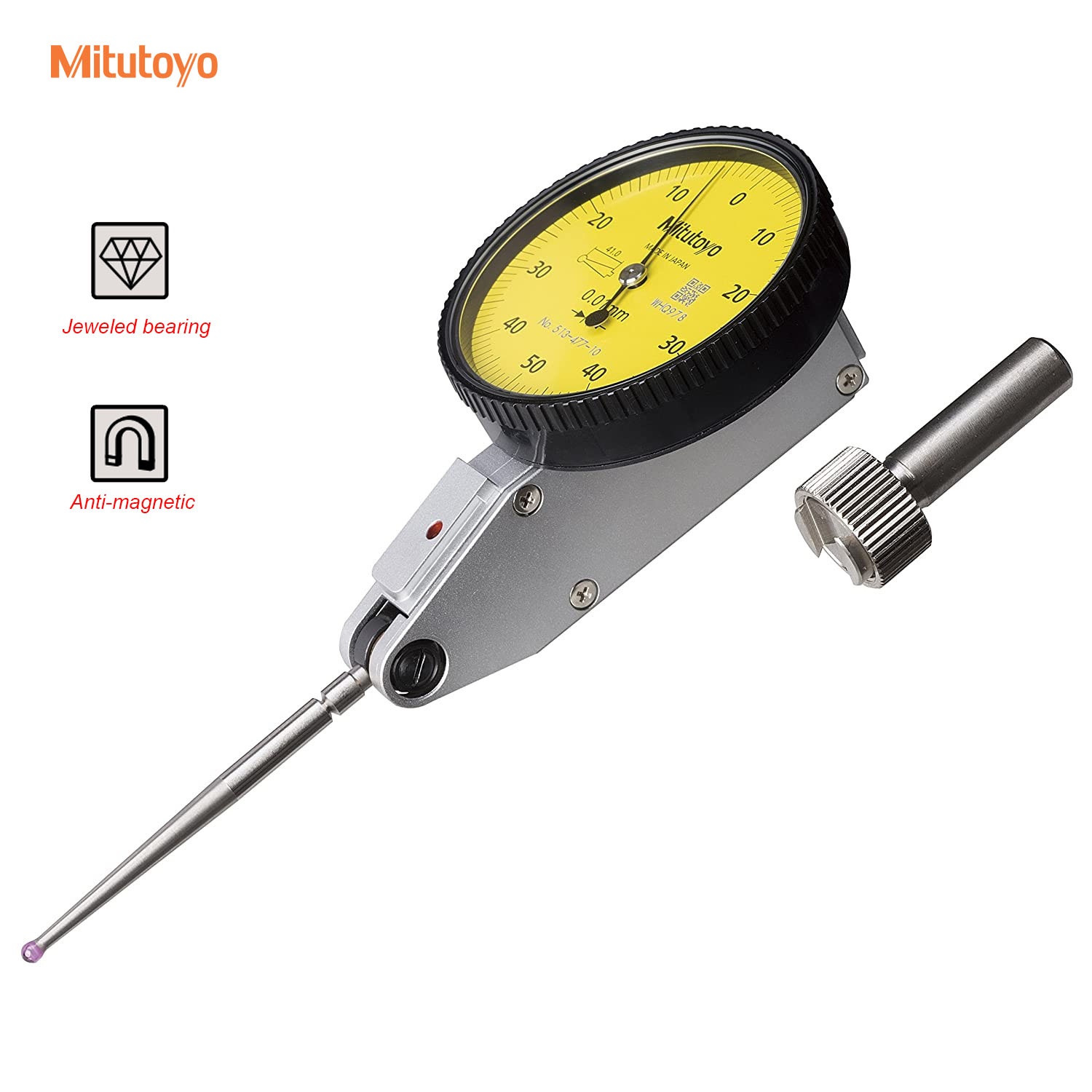

Thông số kỹ thuật Đồng hồ so chân gập Mitutoyo 513-477-10E
- Phạm vi đo : 0~1mm
- Độ chính xác : 10μm
- Giá trị vạch chia nhỏ nhất : 0.01mm
- Số trên mặt đồng hồ : 0-50-0
- Lực đo : ≤ 0.2N
- Được cung cấp với một đầu đo gắn đá ruby ø2mm thay thế cho đầu đo carbide ø2mm (đầu đo đá ruby bền gấp vài lần so với carbide).
- Basic set và L = 44.5mm
Tính năng
- Kháng từ, nghĩa là khả năng chống lại từ trường của đồng hồ so chân gập.
- Đầu đo (contact point) bằng đá ruby, bền gấp nhiều lần carbide.
- Đo chính xác và dễ dàng vùng hốc hay nơi chật hẹp, cộng với các đường kính ngoài và trong mà đồng hồ so cơ không thể tiếp cận được.
- Vòng quay số (bezel) và thiết kế mặt pha lê có vòng giăng cung cấp khả năng chống nước và bụi bẩn.
- Bề mặt đồng hồ bằng tinh thể pha lê chống nhòe và có phủ lớp chống trầy xước.
- Chiều dài của đầu đo được in trên mặt đồng hồ so.
Ứng dụng của đồng hồ so cơ khí
1/ Trong xưởng gia công cắt gọt.
- Hỗ trợ thiết lập điểm gốc phôi (X=0, Y=0) trên máy CNC.
- Lấy tâm của lỗ.
- Lấy tâm phôi cho mâm cặp 4 chấu không tự định tâm.
- Kiểm tra độ đảo của trục máy phay, máy tiện, máy mài, máy khoan...
- Hỗ trợ việc thiết lập đồ gá gia công trên máy CNC.
- ...
2/ Trong phòng QC hay phòng gia công chế tạo.
- Dùng để đo kiểm độ thẳng, độ phẳng, độ song song.
- Kiểm tra độ tròn, độ trụ, độ lồi hay lõm của trục
- Kiểm tra độ đồng tâm.
- Kiểm tra độ đảo mặt đầu, độ đảo hướng kính.
- Đo độ sâu, đo bậc.
- Làm đồ hồ cho "Đồng hồ đo lỗ", "đồng hồ đo độ dày".
3/ Trong xưởng sản xuất.
- Nó dùng để thiết lập đồ gá, thiết lập và hiệu chỉnh máy.
- Thiết lập độ đồng trục giữa 2 thiết bị.
(Hình chỉ minh họa cho ứng dụng của sản phẩm)
