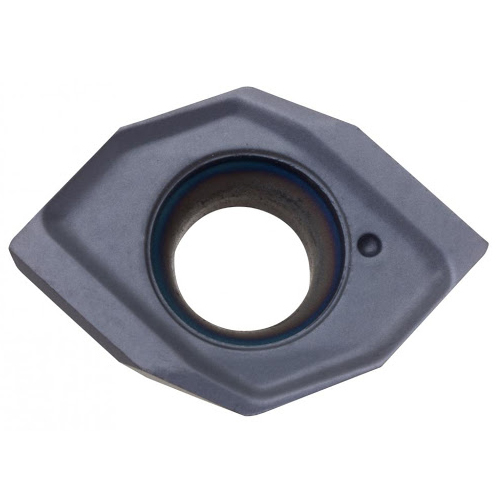

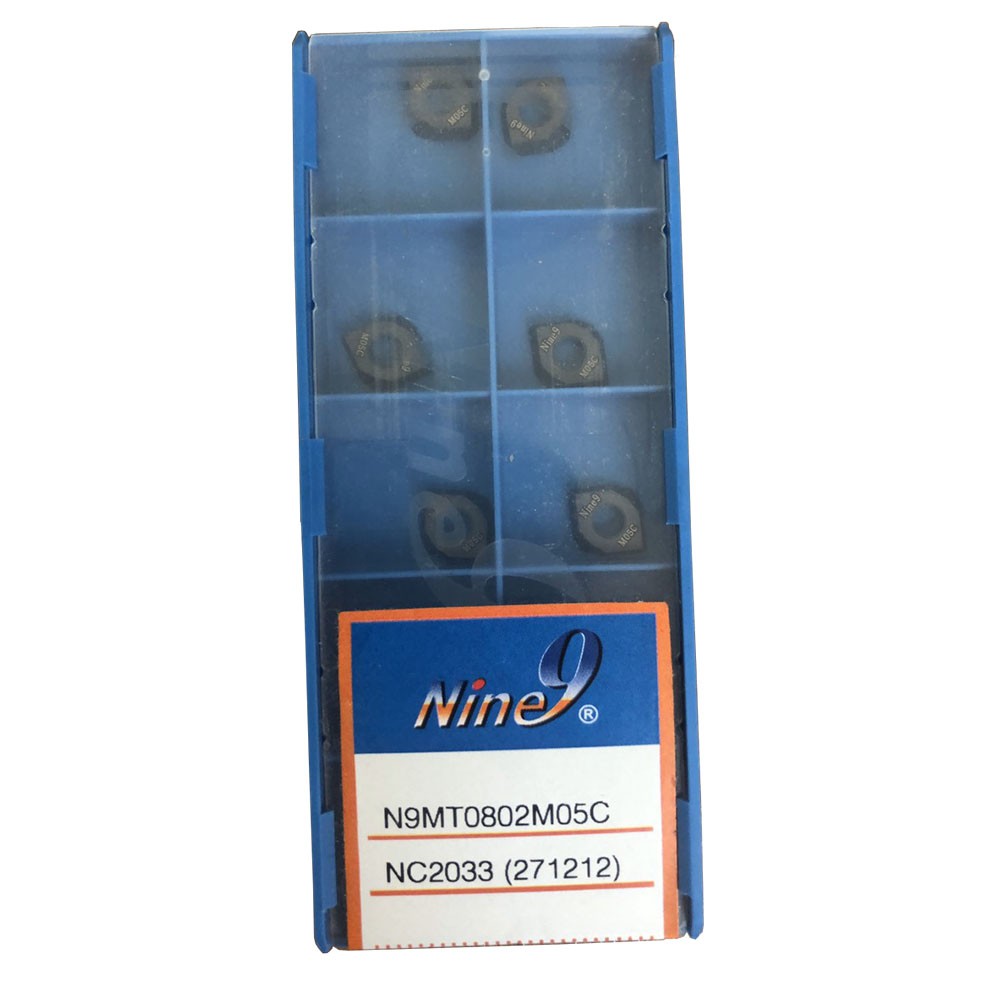

Mảnh Chích Tâm 145 Độ Và Vát Mép Lỗ 90 Độ Wsp Cho Lỗ Taro M5x0.8, Nine9 N9MT0802M05C-NC2033
Nine9 sản xuất mũi khoan tâm gắn mảnh đầu tiên trên thế giới, được cấp bằng sáng chế độc quyền. Là thương hiệu số một thế giới chuyên sản xuất dao chích tâm, vát cạnh, chạy chữ gắn mảnh.
Mô tả kỹ thuật:
- Thương hiệu: Nine9 (Thương hiệu số một thế giới chuyên sản xuất dao chích tâm, vát cạnh, chạy chữ gắn mảnh)
- "WSP Spotting" là hình học mới của "Spotting Tool"
NC2033:
- Góc sau và lưỡi cắt được mài hoàn toàn.
- Lớp phủ đa năng cho thép và gang.
- Mỗi mảnh cắt có 2 lưỡi cắt.
Ứng dụng:
- Sử dụng trên máy CNC.

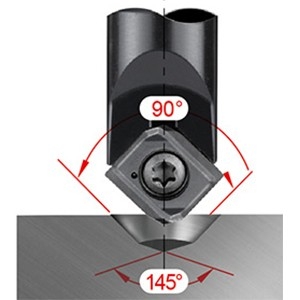

- Kết hợp giữa khoan chích tâm 145° và vát mép lỗ 90° (145°+90°) là giải pháp tối ưu cho quy trình gia công lỗ ren, sử dụng mũi khoan "high feed" hoặc "caribde" với góc 135°~140°.
- Hộ trợ tốt cho việc khoan mồi/ khoan chích tâm trên các chi tiết dạng tròn.

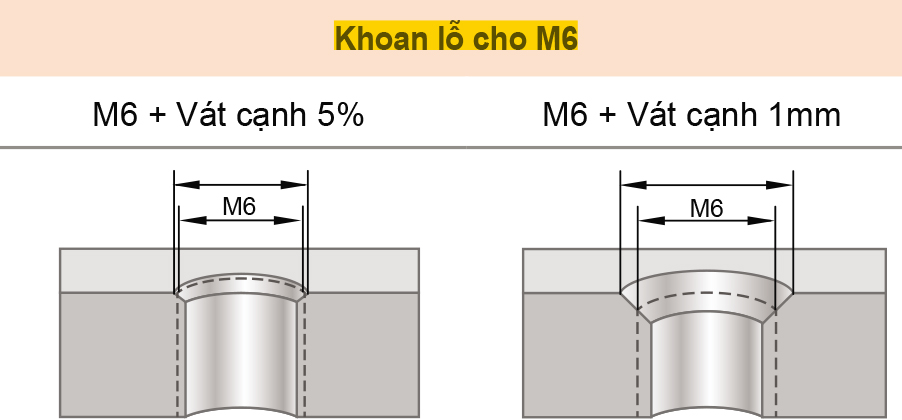

Ví dụ: Cần chích tâm/khoan mồi và vát mép cho lỗ taro M6, sử dụng mũi khoan hiệu suất cao góc 135°
- Khuyến nghị vát mép lỗ là 5% của đường kính danh nghĩa của ren 6mm, cho ví dụ 6.3 mm cho ren M6
- Nếu bạn cần vát mép lỗ rộng hơn, nó có thể được tính toán chiều sâu yêu cầu của lỗ tâm (spotting) (xem trang 1-27).

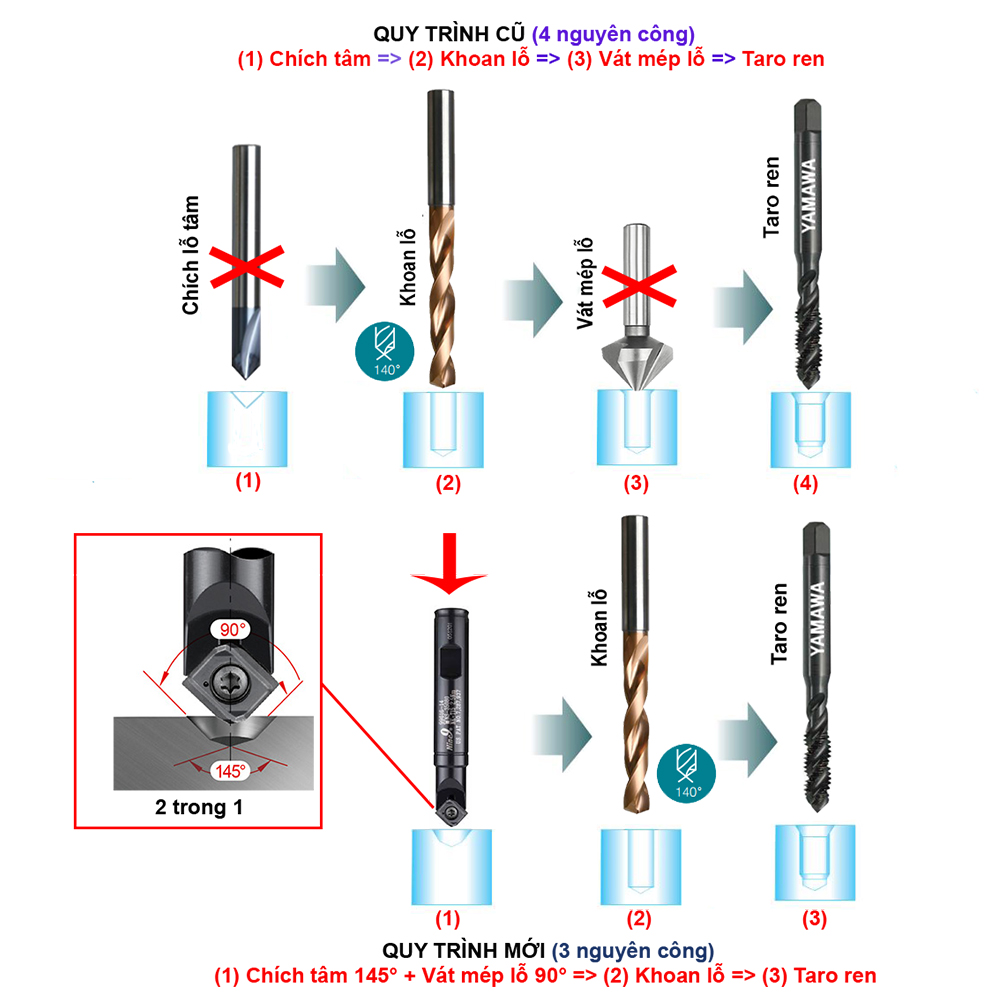

GIẢM QUY TRÌNH GIA CÔNG LỖ REN XUỐNG 1 NGUYÊN CÔNG

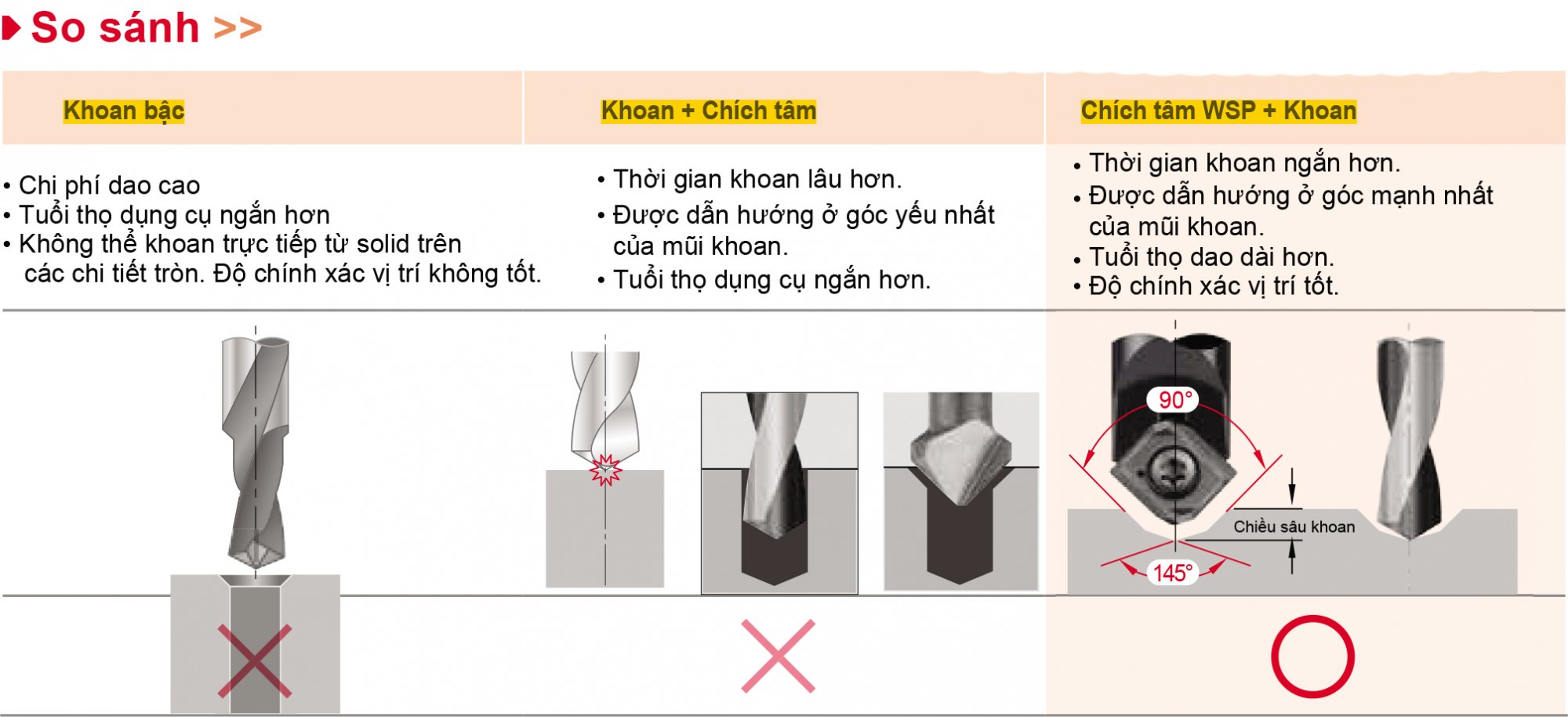

SO SÁNH ĐỂ THẤY HIỆU QUẢ
(1) Mũi khoan bậc được làm đặc biệt
(2) Khoan + Chích tâm thông thường: Chích tâm => Khoan lỗ => Vát mép lỗ (3 nguyên công)
(3) chích tâm WSP + Khoan: Chích tâm và vát mép lỗ đồng thời => Khoan lỗ (2 nguyên công)

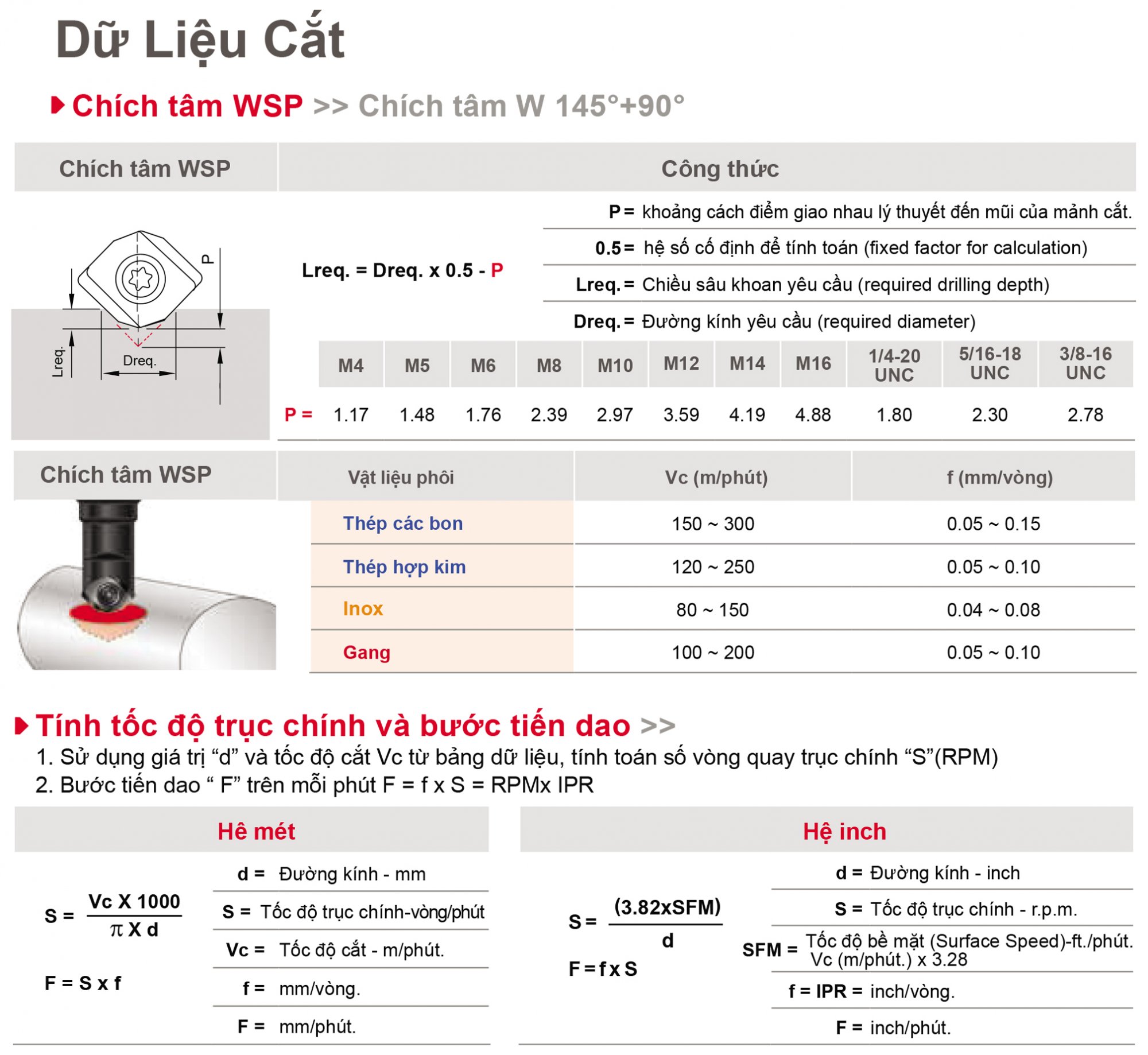

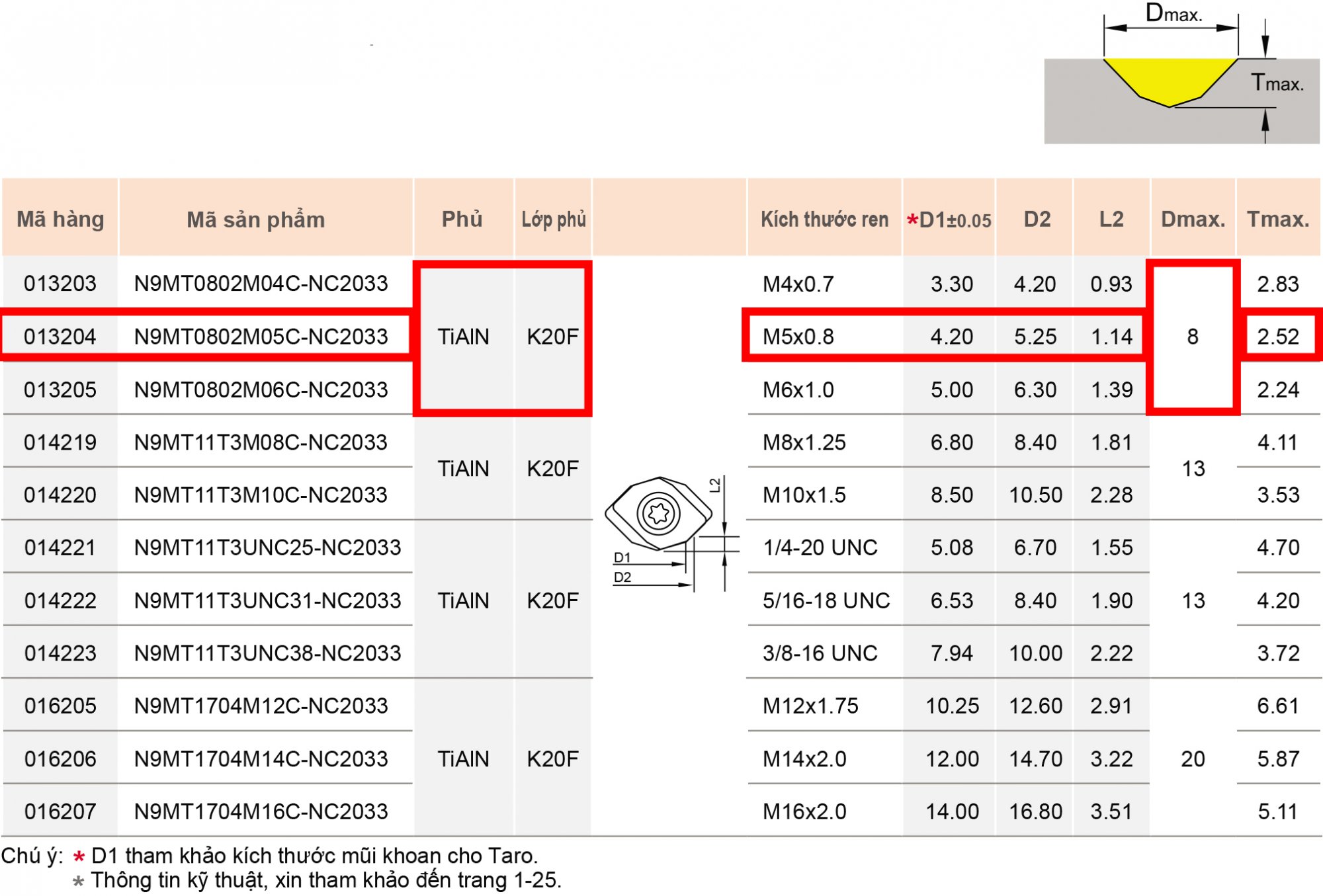

CHỌN VÀ TÍNH TOÁN CHẾ ĐỘ CẮT CHO DAO
Cần phải tính thông số Lreq để chúng ta sét trục Z trên phần mềm CNC.

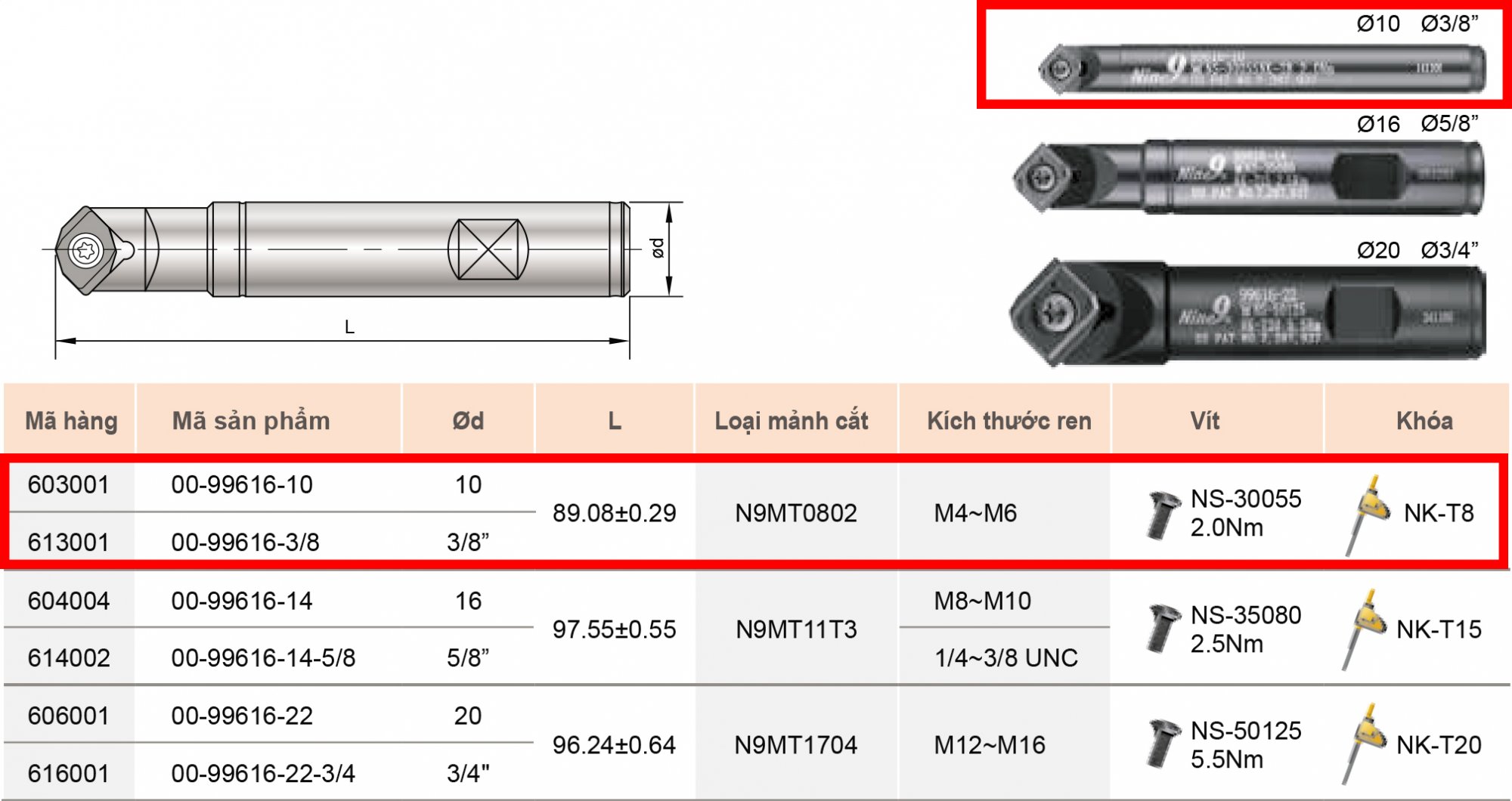

Cán phù hợp:
- Sử dụng các cán dao “NC Spot Drill” tiêu chuẩn.
- Các cán dao và các mảnh cắt có thể hoán đổi cho nhau
- Cán bằng thép cho M4~M6, Ød10 (thân) x Ø10 (cổ) x L89.08±0.29, "00-99616-10".
(xem chi tiết cán, vui lòng click và mã cán màu xanh)
