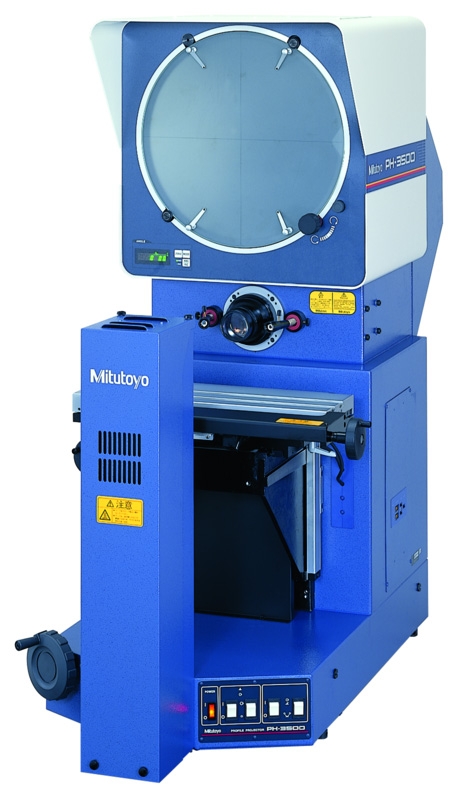

Máy chiếu biên dạng Mitutoyo PH-3515F series 172

Thông số kỹ thuật

Model		PH-3515F
Mã sản phẩm		172-868
Hình ảnh chiếu		Dựng đảo ngược
Màn hình đo góc	Đường kính hiệu quả	ø353 mm (13,9 inch)
	Chất liệu màn hình	Kính mài mịn
	Xoay màn hình	±360 ^o (±370 ^o cho màn hình)
	Hiển thị góc	Bộ đếm kỹ thuật số (LED) (chuyển đổi chế độ ABS/INC), Zero Set
	Độ hiển thị	1′ hoặc 0,01 ^o (có thể chuyển đổi)
	Cơ chế	Fine feed and clamp
	Tâm điểm	90 ^o (đường liền nét)
Ống kính chiếu	Độ phóng đại	10X (phụ kiện tiêu chuẩn), 5X(chỉ dành cho PH-3515F), 20X, 50X, 100X
Chiếu sáng	Chiếu sáng đường viền	Bóng đèn halogen (24 V, 150 W, 500 giờ) (515530), công tắc điều chỉnh độ đúng 2 bước (Cao/Thấp), sử dụng kết hợp với bộ lọc màu có sẵn.
Chiếu sáng	Chiếu sáng bề mặt (xiên)	Bóng đèn halogen hình parabol (24 V, 200 W, 50 giờ) (12BAA637). Có sẵn điều chỉnh và tập trung chùm tia, bộ lọc hấp thụ nhiệt, quạt làm mát tích hợp
Đơn vị đo kỹ thuật số		Tỉ lệ
Phạm vi đo (X×Y)		254×152 mm
