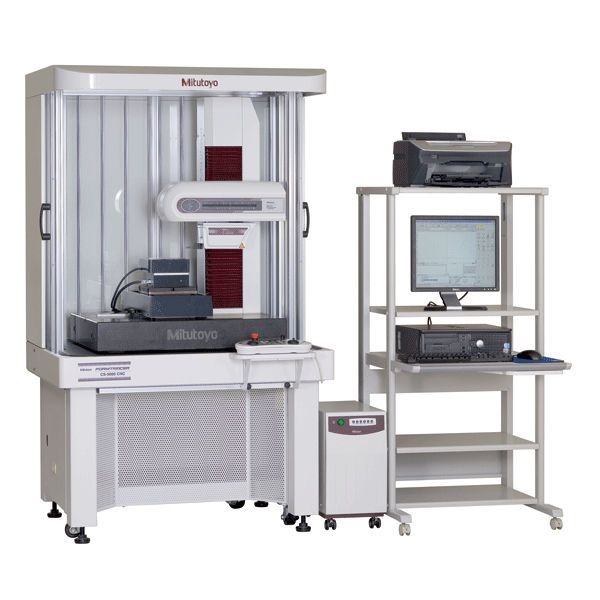

Máy đo biên dạng Mitutoyo CS-5000CNC / CS-H5000CNC

Thông Tin Sản Phẩm
Đánh giá của khách hàng

Giới thiệu về Máy đo biên dạng Mitutoyo CS-5000CNC / CS-H5000CNC

Máy đo biên dạng Mitutoyo CS-5000CNC và CS-H5000CNC là dòng máy đo tiên tiến, được thiết kế để đo độ nhám bề mặt và biên dạng hình học với độ chính xác cao, phù hợp cho các ứng dụng công nghiệp yêu cầu khắt khe. Sản phẩm này nổi bật với các tính năng CNC, khả năng đo linh hoạt và chính xác, mang đến hiệu quả cao trong kiểm soát chất lượng và đảm bảo sản phẩm.

Tính năng chính:

Đo chính xác cao: Với độ hiển thị cực nhỏ đến 0,005 µm và bộ mã hóa tuyến tính kiểu truyền, máy đảm bảo độ chính xác vượt trội cho các phép đo độ nhám bề mặt và biên dạng.
Tốc độ đo đa dạng: Hệ thống đo hỗ trợ nhiều tốc độ khác nhau, từ 0,02 mm/s đến 2,0 mm/s, cho phép thích ứng với nhiều loại bề mặt và dạng hình học khác nhau.
Hướng đo linh hoạt: Máy hỗ trợ đo trong cả hai hướng tiến và lùi, đảm bảo tính linh hoạt trong quá trình đo và kiểm tra các sản phẩm có biên dạng phức tạp.
Góc theo dõi bề mặt: Với góc theo dõi lên đến 60° cho cả hướng đi lên và đi xuống, máy có thể kiểm tra chính xác các bề mặt có biên dạng thay đổi phức tạp.
Lực đo ổn định: Cung cấp lực đo cố định với bút stylus tiêu chuẩn (4 mN) và lực nhỏ hơn với bút stylus dài 2X (0,75 mN), đảm bảo kết quả đo nhất quán và đáng tin cậy.
Khả năng mở rộng: Với phạm vi đo lên đến 200 mm trên trục X1 và 300 mm (CS-5000CNC) hoặc 500 mm (CS-H5000CNC) trên trục Z2, thiết bị này có thể đo các vật thể lớn và phức tạp.
Hoạt động CNC tự động: Tích hợp khả năng điều khiển tự động CNC giúp tối ưu hóa quy trình đo, giảm thiểu sai sót và tăng tốc độ sản xuất.

Ứng dụng:

Máy đo biên dạng Mitutoyo CS-5000CNC / CS-H5000CNC phù hợp cho việc đo lường chính xác trong nhiều ngành công nghiệp như ô tô, hàng không, sản xuất máy móc và các ngành chế tạo yêu cầu độ nhám bề mặt cao.

Thiết bị này là sự lựa chọn lý tưởng cho những doanh nghiệp cần sự chính xác và tự động hóa cao trong kiểm soát chất lượng, góp phần nâng cao hiệu suất và đảm bảo sản phẩm đạt tiêu chuẩn quốc tế.

Thông số kỹ thuật

Thông số	Model CS-5000CNC	Model CS-H5000CNC
Trục X1
Phạm vi đo	200 mm	200 mm
Độ hiển thị	0,005 µm	0,005 µm
Loại tỷ lệ	Bộ mã hóa tuyến tính kiểu truyền	Bộ mã hóa tuyến tính kiểu truyền
Tốc độ	Chế độ CNC: Tối đa 40 mm/giây	Chế độ CNC: Tối đa 40 mm/giây
	Chế độ Joystick: 0 đến 40 mm/giây	Chế độ Joystick: 0 đến 40 mm/giây
Tốc độ đo	0,02, 0,05, 0,1, 0,2 mm/s (độ nhám bề mặt), 0,02, 0,05, 0,1, 0,2, 0,5, 1,0, 2,0 mm/s (dạng/đường viền)	Giống như CS-5000CNC
Hướng đo	Tiến / lùi	Tiến / lùi
Độ thẳng
(với bút stylus tiêu chuẩn)	(0.1+0.0015L) µm (L: chiều dài ngang mm)	(0.05+0.0003L) µm (L: chiều dài ngang mm)
(với bút stylus dài 2X)	(0.2+0.0015L) µm (L: chiều dài ngang mm)	(0.1+0.0015L) µm (L: chiều dài ngang mm)
Độ chính xác (20 oC)	±(0.3+0.002L) µm (L: chiều dài ngang mm)	±(0.16+0.001L) µm (L: chiều dài ngang mm)
Trục α
Phạm vi nghiêng	-45 o (CCW), +10 o (CW)	—
Trục Z1 (Máy dò)
Phạm vi đo	12 mm (bút stylus tiêu chuẩn)	12 mm (bút stylus tiêu chuẩn)
	24 mm (với bút stylus dài 2X)	24 mm (với bút stylus dài 2X)
Độ hiển thị	0,0008 µm (bút stylus tiêu chuẩn)	0,0008 µm (bút stylus tiêu chuẩn)
	0,0016 µm (với bút stylus dài 2X)	0,0016 µm (với bút stylus dài 2X)
Chuyển động dọc của bút stylus	Chuyển động vòng cung	Chuyển động vòng cung
Loại tỷ lệ	Bộ mã hóa tuyến tính kiểu truyền	Bộ mã hóa tuyến tính kiểu truyền
Độ chính xác (20 oC)	±(0.3+	0.02H
Lực đo	4 mN (Cố định, với bút stylus tiêu chuẩn)	0,75 mN (Cố định, với bút stylus dài 2X)
Góc theo dõi	Đi lên: 60o, Đi xuống: 60o (tùy theo bề mặt)	Đi lên: 60o, Đi xuống: 60o (tùy theo bề mặt)
Hình dạng đầu bút
Bút stylus tiêu chuẩn	Góc đầu tip: 40o, Bán kính đầu tip: 5 µm, Đầu tip kim cương	Giống như CS-5000CNC
Bút bi tiêu chuẩn	Bán kính đầu bi: 0,25 mm, Sapphire	Bán kính đầu bi: 0,25 mm, Sapphire
Trục Z2 (Cột)
Phạm vi di chuyển	Trục Z2 (cột, loại S): 300 mm	Trục Z2 (cột, loại S): 500 mm
Độ hiển thị	0,05 µm	0,05 µm
Loại tỷ lệ	Bộ mã hóa tuyến tính kiểu phản xạ	Bộ mã hóa tuyến tính kiểu phản xạ
Tốc độ
Chế độ CNC	Tối đa 200 mm/giây	Tối đa 200 mm/giây
Chế độ Joystick	0 đến 50 mm/giây	0 đến 50 mm/giây
Đế
Kích thước đế (W×D)	750×600 mm	750×600 mm
Vật liệu đế	Đá granite	Đá granite
