±45° |
±45° |
| Độ phân giải |
|
|
| - Trục X |
0,1 µm |
0,1 µm |
| - Trục Z1 |
0,1 µm |
0,1 µm |
| Phương pháp truyền động |
|
|
| - Trục X |
Động cơ (0-20 mm/s) |
Động cơ (0-20 mm/s) |
| - Hành trình dọc (cột trục Z) |
Thủ công (Chuyển động nhanh và tốt) |
— |
| Tốc độ đo |
0,02 - 5,0 mm/giây |
0,02 - 5,0 mm/giây |
| Độ thẳng (trục X nằm ngang) |
2,5 µm/100 mm |
2,5 µm/100 mm |
| Độ chính xác (20°C) |
|
|
| - Trục X |
±(2.5+0.02L) µm (L = Chiều dài đo) |
±(2.5+0.02L) µm (L = Chiều dài đo) |
| - Trục Z1 |
±(2.5 + |
0.1 |
| Hướng đo |
Cả hai hướng kéo và đẩy |
Cả hai hướng kéo và đẩy |
| Mặt hướng đo |
Hướng đi xuống |
Hướng đi xuống |
| Lực đo |
30 ± 10 mN (3 gf) |
30 ± 10 mN (3 gf) |
| Góc theo dõi (bút stylus tiêu chuẩn) |
Đi lên 77°, Đi xuống 87° (theo đặc tính bề mặt) |
Đi lên 77°, Đi xuống 87° (theo đặc tính bề mặt) |
| Kích thước (W x D x H) |
745 x 450 x 885 mm |
651 x 143 x 138,5 mm |
| Khối lượng |
145,8 kg |
5,8 kg |

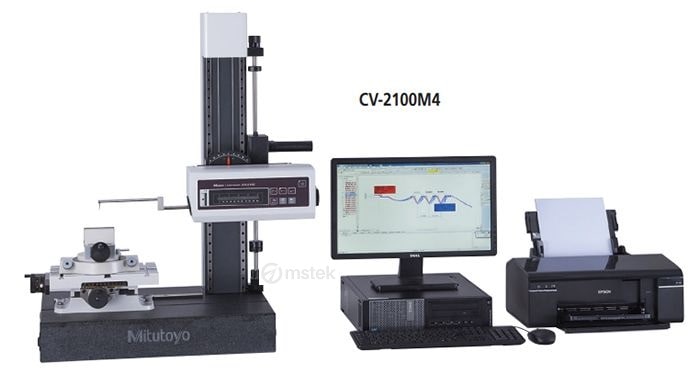

Giới thiệu Máy Đo Biên Dạng Mitutoyo CV-2100 Series 218
Máy đo biên dạng Mitutoyo CV-2100 Series 218 là một trong những thiết bị hàng đầu trong lĩnh vực đo lường hình học, chuyên dùng để kiểm tra độ chính xác của các bề mặt phẳng và cong. Với thiết kế tiên tiến và công nghệ đo lường hiện đại, dòng sản phẩm này giúp người dùng thực hiện các phép đo chính xác, từ đó nâng cao hiệu suất sản xuất và kiểm soát chất lượng một cách tối ưu.
Tính năng nổi bật
-
Độ chính xác cao
CV-2100 Series 218 được trang bị bộ dò cảm biến nhạy bén, cho phép đo với độ chính xác ±(2,5 + 0,02L) µm (với L là chiều dài đo) trên trục X và ±(2,5 + |0,1|) µm trên trục Z1, đảm bảo tính chính xác cao ngay cả trong các ứng dụng đo lường phức tạp.
-
Phạm vi đo rộng
Máy có khả năng đo trong phạm vi 100mm trên trục X và 50mm trên trục Z1, giúp dễ dàng xử lý các đối tượng có kích thước đa dạng. Với góc nghiêng trục X ±45°, CV-2100 đáp ứng tốt các yêu cầu đo lường khó khăn như bề mặt nghiêng hay không đồng đều.
-
Phương pháp đo linh hoạt
Máy có khả năng đo cả hai hướng kéo và đẩy, cho phép người dùng kiểm tra chính xác trên nhiều loại bề mặt khác nhau. Ngoài ra, mặt đo hướng xuống cùng với góc theo dõi lên đến 87° đảm bảo việc đo các bề mặt phức tạp trở nên dễ dàng và chính xác hơn.
-
Tốc độ đo linh hoạt
CV-2100 có thể điều chỉnh tốc độ đo từ 0,02 đến 5,0 mm/giây, đáp ứng các yêu cầu đo lường khác nhau trong sản xuất, từ đo nhanh chóng đến kiểm tra chi tiết tỉ mỉ.
-
Thiết kế nhỏ gọn và chắc chắn
Với kích thước nhỏ gọn và khối lượng nhẹ, máy dễ dàng được bố trí trong không gian làm việc mà không chiếm quá nhiều diện tích. Đồng thời, máy cũng rất bền bỉ, chịu được điều kiện hoạt động khắc nghiệt.
Ứng dụng
Mitutoyo CV-2100 Series 218 là lựa chọn lý tưởng cho các ngành công nghiệp yêu cầu độ chính xác cao như chế tạo ô tô, hàng không vũ trụ, cơ khí chính xác, và sản xuất linh kiện điện tử. Sản phẩm giúp đo lường và kiểm tra các chi tiết biên dạng phức tạp, giúp đảm bảo chất lượng sản phẩm tốt nhất.
Kết luận
Với công nghệ hiện đại, độ chính xác cao và tính linh hoạt vượt trội, máy đo biên dạng Mitutoyo CV-2100 Series 218 là công cụ không thể thiếu cho các nhà sản xuất muốn đảm bảo chất lượng sản phẩm tối ưu trong quá trình sản xuất và kiểm tra.
