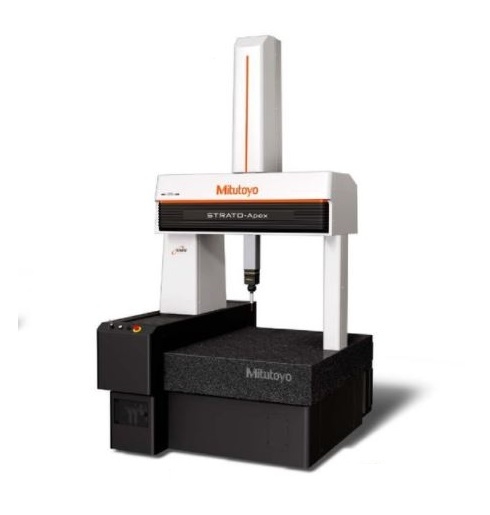

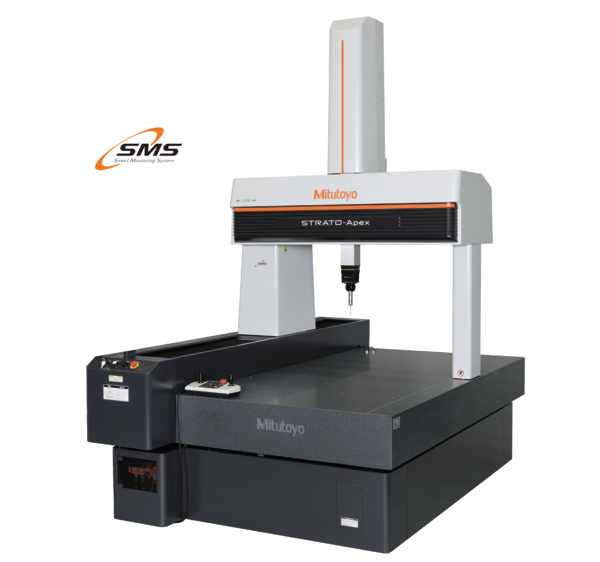

Máy đo tọa độ không gian 3 chiều Mitutoyo STRATO-Apex Series
Thông số kỹ thuật
| Model |
STRATO-Apex 574 |
STRATO-Apex 776 |
STRATO-Apex 7106 |
STRATO-Apex 9106 |
STRATO-Apex 9166 |
STRATO-Apex 162012 |
STRATO-Apex 162016 |
STRATO-Apex 163012 |
STRATO-Apex 163016 |
| Phạm vi đo |
|
|
|
|
|
|
|
|
|
| Trục X |
500 mm |
700 mm |
700 mm |
900 mm |
1600 mm |
2000 mm |
3000 mm |
1200 mm |
1600 mm |
| Trục Y |
700 mm |
700 mm |
1000 mm |
1000 mm |
1600 mm |
1600 mm |
3000 mm |
1200 mm |
1600 mm |
| Trục Z |
400 mm |
600 mm |
|
600 mm |
1200 mm |
1600 mm |
1200 mm |
1600 mm |
1600 mm |
Độ chính xác
- Series 574: Đầu dò SP25M
- Sai số đo chiều dài: E0, MPE = 0.7 + 2.5L / 1000 * 2
- Series 700/900: Đầu dò SP25M
- Sai số đo chiều dài: E0, MPE = 0.7 + 2.5L / 1000 * 2
- Series 1600:
-
Sai số đo chiều dài: E0, MPE = 2.5 + 4.0L / 1000 (3.0 + 4.0L / 1000) * 3
- ( ) biểu thị thông số kỹ thuật Z: 1600 mm
-
Thông số kỹ thuật khác nhau tùy theo cấu hình, kích thước và môi trường nhiệt.
Tính năng nổi bật
-
Độ chính xác cao:
- Máy đo tọa độ STRATO-Apex được thiết kế với cấu trúc thân máy có độ cứng cao và hệ thống dẫn hướng được cải thiện, đảm bảo phép đo có độ chính xác rất cao.
-
Tốc độ truyền động và khả năng tăng tốc:
- Với tốc độ truyền động và khả năng tăng tốc cao, STRATO-Apex giúp tiết kiệm thời gian trong các ứng dụng đo lường quan trọng, giảm thiểu thời gian đo và nâng cao hiệu quả công việc.
-
Thang đo thủy tinh kết tinh:
- Được trang bị thang đo thủy tinh kết tinh với hệ số giãn nở cực thấp 0,01 x 10^-6 / K trên mỗi trục, giúp phát hiện vị trí chính xác trong các phép đo yêu cầu độ chính xác cao.
-
Công nghệ điều khiển tốc độ cao:
- Chương trình điều khiển tốc độ cao cho phép gia tăng tốc độ đo, mang lại hiệu suất đo nhanh chóng và chính xác.
-
Bàn chống rung kiểu lò xo không khí:
- Hệ thống bàn chống rung kiểu lò xo không khí cân bằng tự động giúp đưa thiết bị về vị trí nằm ngang nhanh chóng, nâng cao độ ổn định và độ chính xác trong quá trình đo.
Ứng dụng
Máy đo tọa độ không gian 3 chiều Mitutoyo STRATO-Apex Series phù hợp cho các ứng dụng yêu cầu độ chính xác cao trong ngành chế tạo, kiểm tra chất lượng sản phẩm và các ứng dụng kỹ thuật đòi hỏi hiệu suất đo lường nhanh và chính xác. Với khả năng đo lường vượt trội và tính năng linh hoạt, STRATO-Apex Series đáp ứng các nhu cầu đo lường phức tạp trong môi trường sản xuất và kiểm tra chất lượng.
