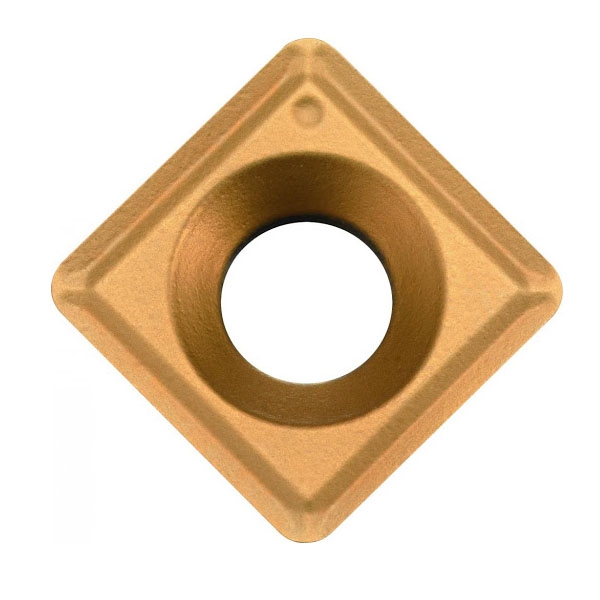

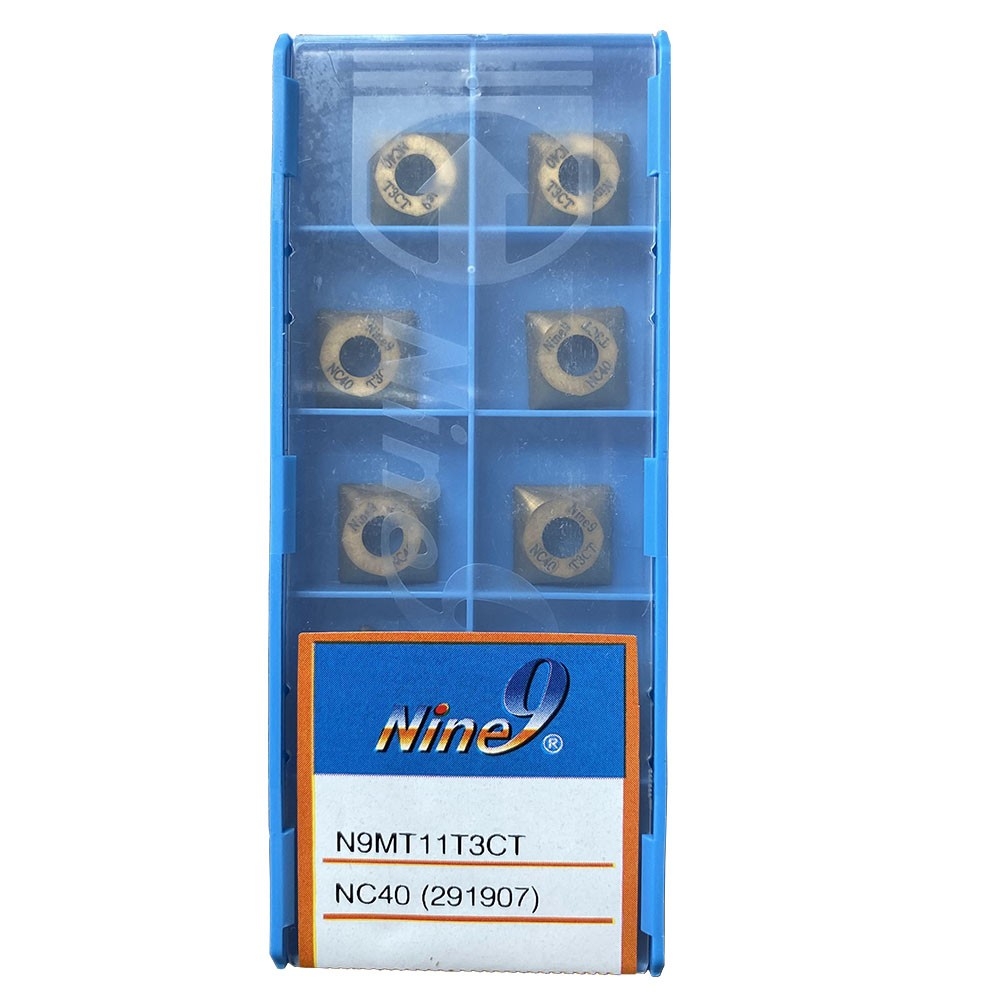

Mảnh Khoan Spot 90 Độ 12mm, 16mm, 20mm N9MT11T3CT NC40

Mảnh Khoan Spot 90 Độ 12mm, 16mm, 20mm N9MT11T3CT NC40

Nine9 sản xuất mũi khoan tâm gắn mảnh đầu tiên trên thế giới, được cấp bằng sáng chế độc quyền. Là thương hiệu số một thế giới chuyên sản xuất dao chích tâm, vát cạnh, chạy chữ gắn mảnh.

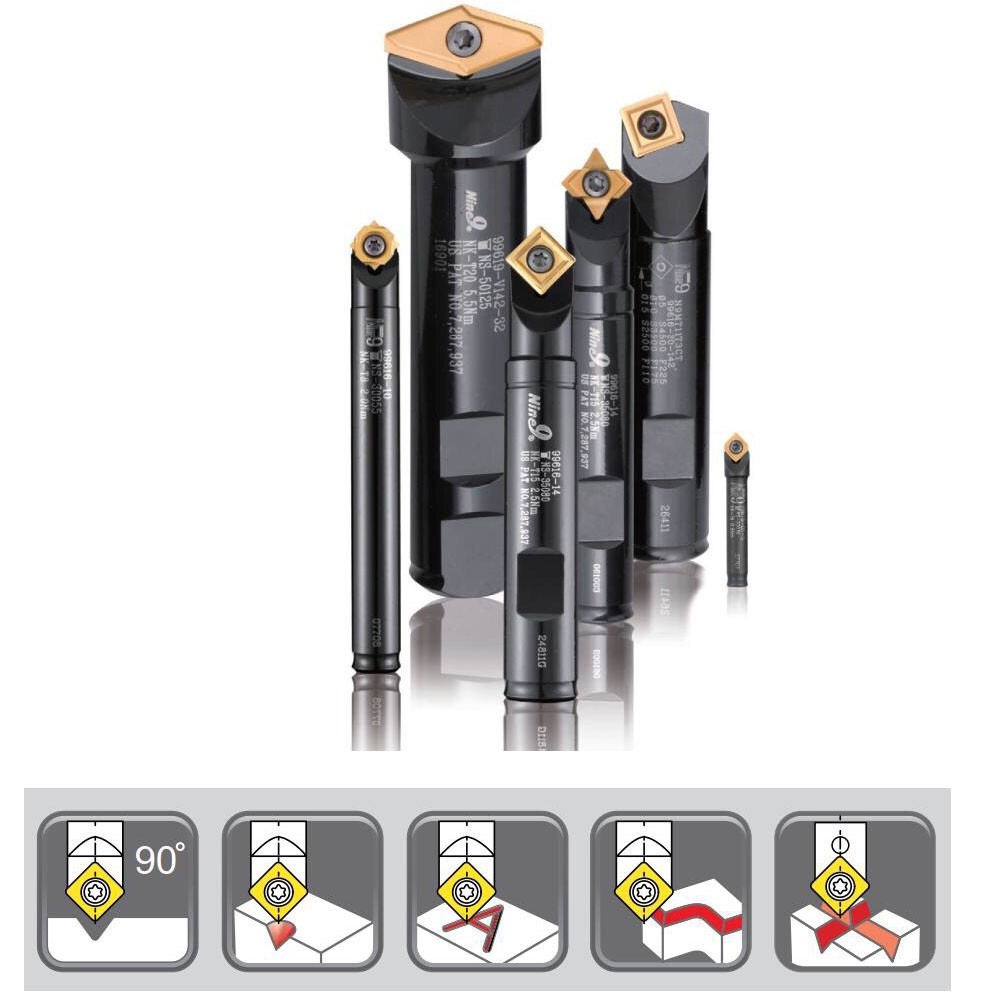

Ứng dụng của sản phẩm:

Có ứng dụng đa năng.

I- Trên máy phay CNC:

       (1)- Chích tâm/ khoan tâm hay khoan mồi (spotting)

       (2)- Vát cạnh hay vát mép lỗ (chamfering)

       (3)- Chạy chữ hay khắc chữ (engraving) trên chi tiết

       (4)- Chạy rãnh V (grooving)

II- Trên máy tiện CNC:

       (1)- Khoan lỗ tâm hay khoan mồi (spotting)

       (2)- Tiện khỏa mặt (facing)

       (3)- Tiện trụ trơn (turning)

Mô tả kỹ thuật sản phẩm:

• Thương hiệu : Nine9

(Thương hiệu số một thế giới chuyên sản xuất dao chích tâm, vát cạnh, chạy chữ gắn mảnh)

• Dmax= 14mm, Tmax= 7mm
• Góc ở đỉnh 90°
• Thiết kế một lưỡi cắt đơn cho độ chính xác cao khi chích tâm/ khoan tâm (khoan mồi)
• Gắn được trên các cán Ø12xØ14, Ø16xØ14, Ø20xØ14 (đk cán x đk đầu gắn chíp, xem phía dưới)

- Lớp phủ NC40

- Thiết kế “Wiper”, lớp phủ đa năng dành cho tất cả các thép chưa gia nhiệt.

• Mỗi một mảnh cắt có 4 lưỡi cắt.
• Đặt tối thiểu là 1 hộp/ 10 mảnh

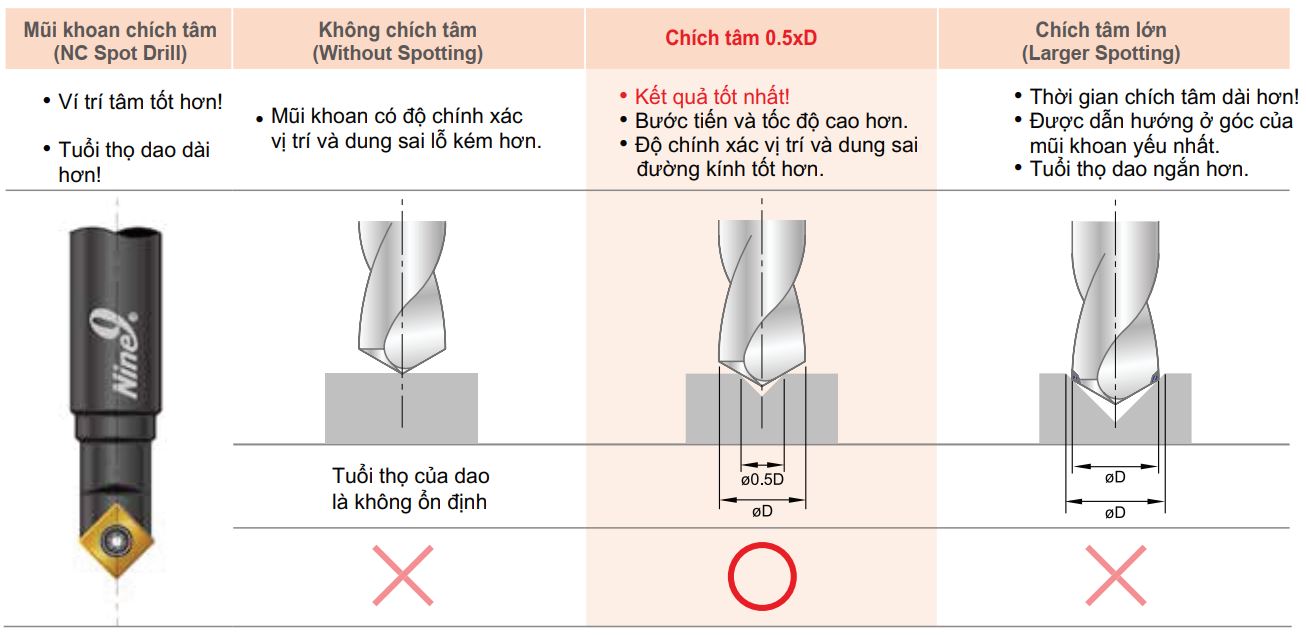

So sánh giữa "chích tâm 0.5D của Nine9" với việc không chích tâm (không khoan mồi) và chích tâm lỗ lớn.

So sánh giữa mũi "Spot Drill gắn mảnh của Nine9" với mũi "Spot thông thường bằng thép gió hay carbide".

• Đa năng thực hiện được nhiều nguyên công/ứng dụng khác nhau do đó sẽ giảm chủng loại dao phải mua và phải tồn, giảm thời gian thay dao giữa các nguyên công.
• Cắt ở tốc độ cao (high feed) do đó sẽ nâng cao năng suất gia công.
• Tuổi thọ của dao dài do đó sẽ tích kiệm chi phí mua dao.
• Vì là mảnh carbide có phủ nên hơn hẳn so với spot thép gió ở chế độ cắt cao.
• Không cần phải thiết lập lại chiều dài dao (Z=0) mà chỉ việc đổi đầu mảnh hoặc thay mảnh. (đối với spot nguyên khối phải thiết lập lại Z=0 khi thay dao sau khi mài hoặc thay dao mới)
• Không phải mài lại như mũi spot nguyên khối, đảm bảo độ ổn định về năng suất, chất lượng dao và chất lượng lỗ tâm. (vì việc mài lại sẽ làm giảm chất lượng của mũi spot và lỗ tâm so với con mới)
• Mảnh cắt thường có 4 lưỡi cắt, bằng 4 lần so với mũi spot thông thường. Dẫn tới việc tích kiệm chi phí tiền mua dao.

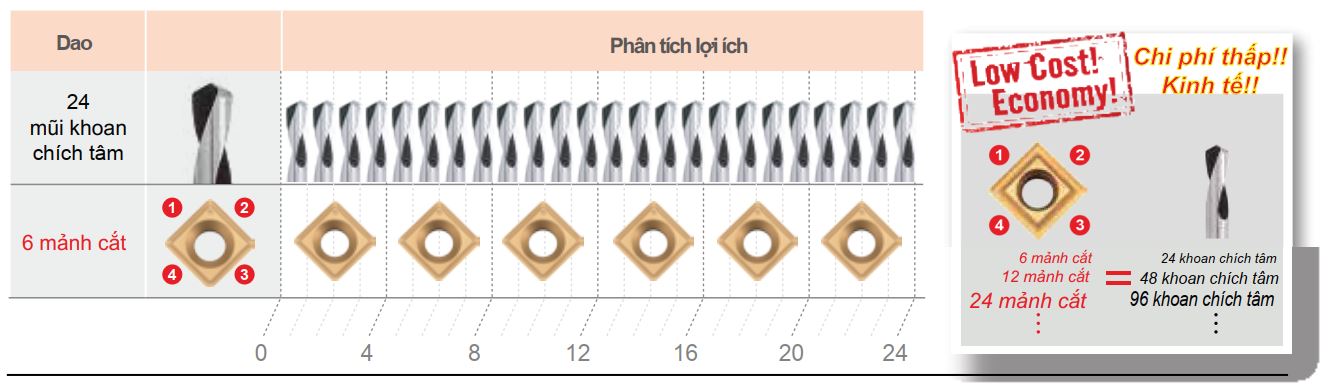

Hình phân tích lợi ích của 6 mảnh cắt bằng 24 mũi spot thông thường.

• Được thiết kế dùng cho máy phay CNC và máy tiện CNC.

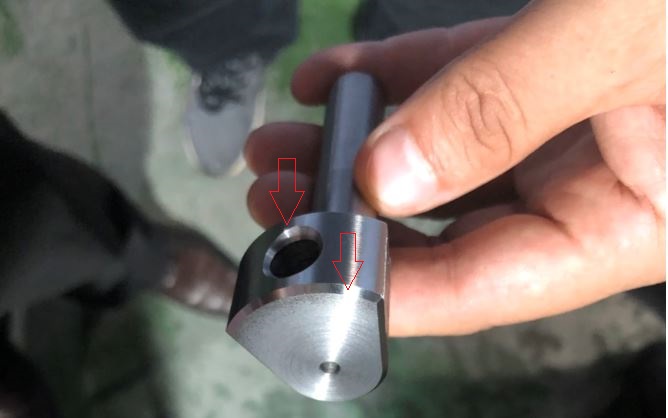

(Hình thực tế khách chạy thay mũi spot thép gió, chạy liên tục trong gần 1 tuần mới hết một mảnh)

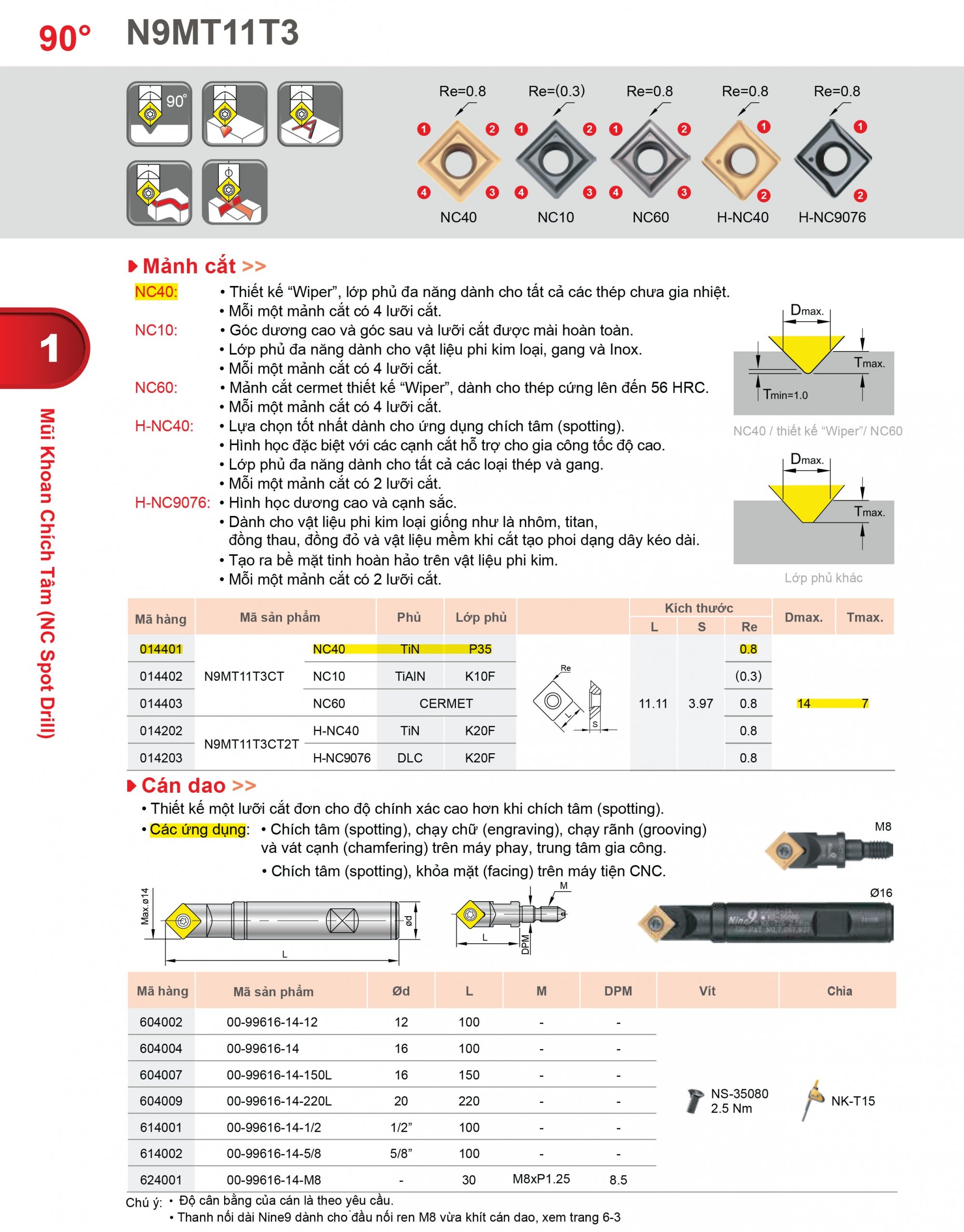

THÔNG SỐ KỸ THUẬT CỦA MẢNH CẮT VÀ CÁN

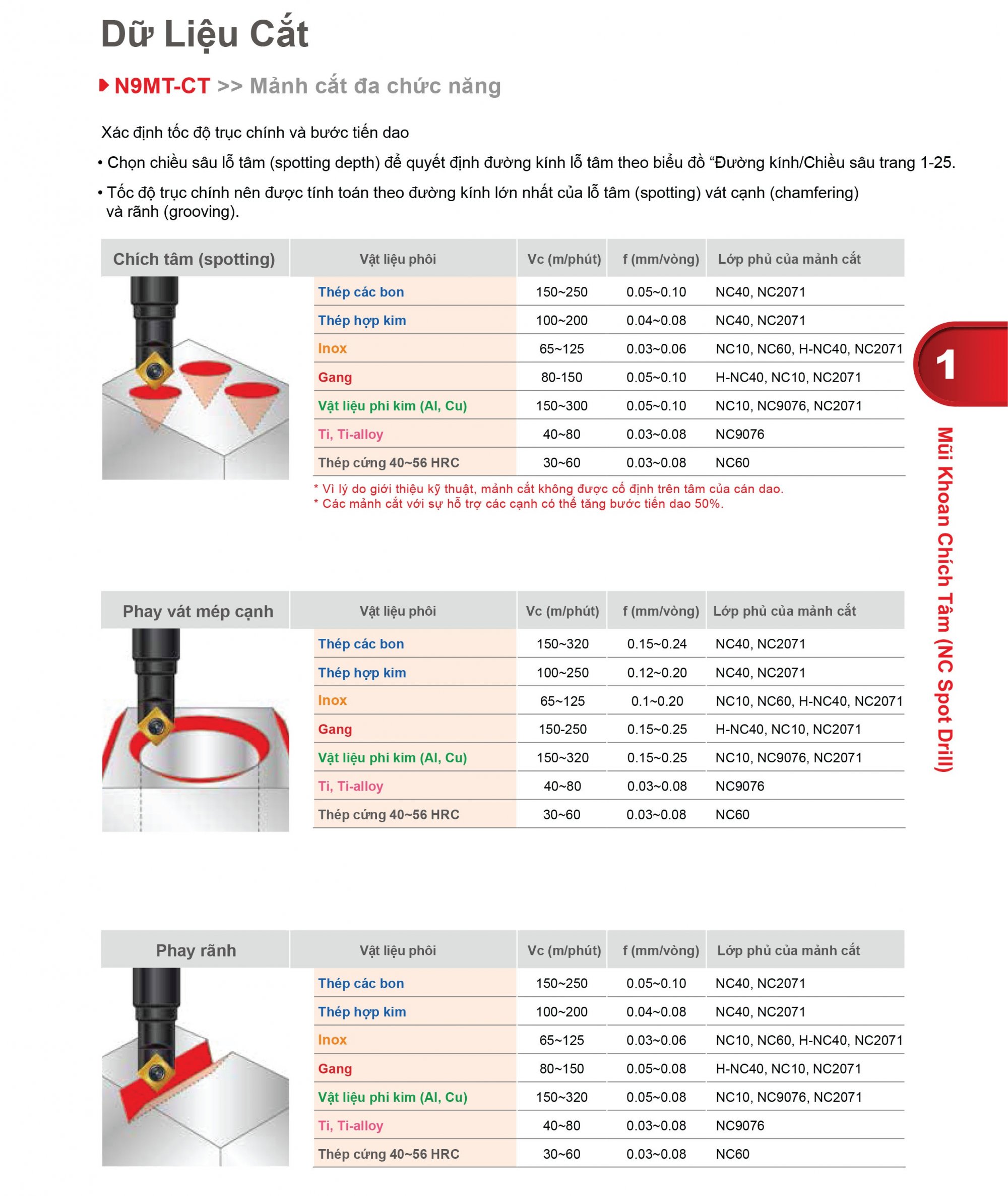

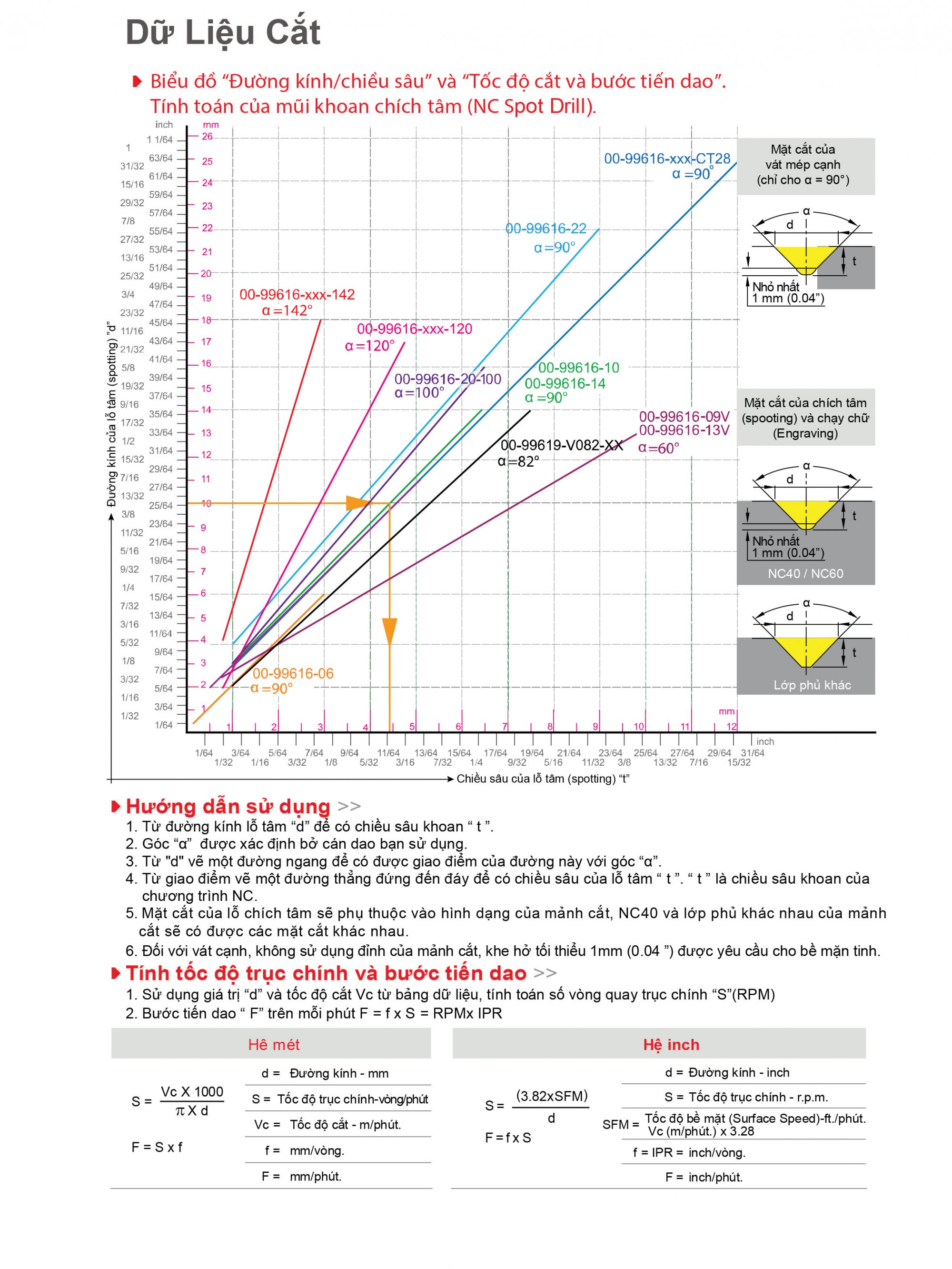

CHỌN VÀ TÍNH TOÁN CHẾ ĐỘ CẮT CHO DAO
